摄/录像机视频信号记录放大电路

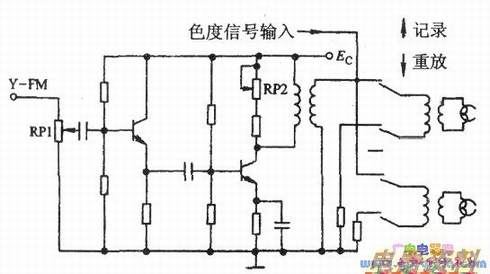

　摄/录像机视频信号记录放大器主要有两个作用：一是将视频混合信号进行功率放大，将视频信号放大到合适的，并以最佳记录提供给视频磁头，最佳记录电流是指信号重放时输出最大、最小的记录电流；二是对磁头磁带系统的特性进行补偿，使各频率的信号在记录时都能得到最佳值。下面列举一种记录放大典型电路，如下图所示。

　它由一级射极输出器和一级组成，只有在记录状态时，Ec才有值。其中RP1电位器用来调节亮度调频和色度降频信号的电流大小，以达到最佳记录状态，RP2电位器用来进行记录均衡，补偿磁头磁带系统的频率特性。
