摄/录像机视频信号旋转变压器工作原理

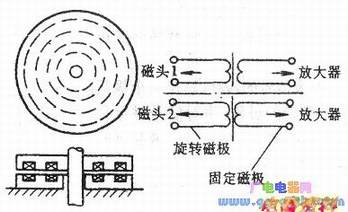

　摄/录像机视频信号旋转结构图如图下所示。

　固定磁极由固定绕组和固定铁心组成，固定绕组记录时接记录放大器，重放时接重放预放器，固定磁极不随上磁鼓的旋转而旋转，始终固定不动：旋转磁极由旋转绕组和旋转铁心组成，旋转绕组接视频磁头绕组，记录时把视频信号输入给视频磁头绕组，以便进行剩磁记录，重放时视频磁头拾取的剩磁信号，由视频磁头绕组输出给旋转绕组，旋转磁极随上磁鼓一起旋转，即使固定磁极固定不动，旋转磁极与固定磁极之间仍可以进行磁极间的耦合。旋转变压器的结构如下图所示。

　旋转变压器的工作原理：记录时，固定磁极作为初级，把经过记录放大器放大的亮度调频和色度降频信号输入到固定绕组中，旋转磁极作为次级，通过一、二次绕组的耦合，旋转绕组把视频信号送入视频磁头线圈中，供视频磁头进行剩磁记录；重放时，旋转磁极作为初级，把视频磁头拾取韵剩磁信号通过视频磁头绕组输入到旋转绕组中，固定磁极作为二次，通过一、二次绕组耦合，把拾取的视频信号经旋转绕组输出给重放放大器，进入视频信号重放系统。

　采用旋转变压器可以实现信号的无触点传递，具有较高的传输效率，而且，由于固定磁极接线路部分，高，旋转磁极接视频磁头，阻抗低，所以旋转变压器还能很好地完成了。

　旋转变压器的安装位置和几何尺寸有严格的标准，这种无触点的旋转变压器由于无接触性摩擦而具有良好的性能，得到广泛的应用。
