电容降压电路的参数计算

　　在对降压进行参数计算前，必须要明确其应用场合和特点。许多应用降压的电路(小夜灯)主要关注输出，对输出要求不严格，所以没有。对输出电压要求比较严格地要加稳压。由电容降压电路组成的稳压稳压能力十分有限，并且对电网有一定的影响，所以只用在小功率，并且固定或者变化范围较小的电路中。下图为电容降压稳压电路。1N4733是稳压值为5.1V的稳压管。
　　
　　较为严谨的计算。主要涉及三个元件的参数：降压电容，，负载。因为电容降压稳压电源一般输出电流较小，所以电容用几百微法，耐压值取输出直流电压的3～4倍即可。整流用1N4007~，在应用稳压二极管稳压时。一般是有一个限流与之一起工作，在这里降压电容已经限制了最大电流，所以不用限流。泄放主要是为了在较短时间内释放掉降压电容上的电荷。一般按下表取就可以了。

降压电容/uF	O.47	O.68	1	1.5	2
泄放电阻	1MΩ	750Ω	510kΩ	360kΩ	220kΩ

　　
　　计算步骤：
　　
　　①根据输出电压要求选择合适的稳压二极管；

　②由输出直流电压和负载阻抗，确定负载需要的电流；
　　
　　③负载所需电流和稳压管正常工作所需的相加，即为电路所需要的总电流；
　　
　　④用降压电容上的压降除以总电流，得到相应的；　　
　　
　　⑤选择容值最接近的电容。
　　
　　容值小，容抗大提供不了足够的电流；容值大，容抗小，稳压管分担的电流多，功耗大。选择的稳压管最大反向电流要大于总电流，这样当负载断开时。稳压管才不至于烧坏。
　　
　　根据负载要求，求出流过降压电容的电流lc：

　　降压电容上的交流压降Uc等于输入电压减去上图上节点4的交流压降。节点4的交流压降用U负载表示。根据稳压电源整流滤波电路的相关知识可以得到：

　　求出容值：

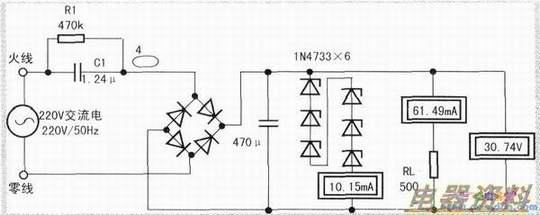

　　上图所示电路，6个1N4733稳压管串联，提供30.6V的直流稳压输出。负载电阻RL为500欧姆，即负载电流61mA。取15mA作为稳压管1N4733的反向工作电流。则总电流76mA因为是全波整流，所以流过降压电容的C1电流就是。76rnA。节点4上的交流电压为30.6/1.2=25.5V。C1上的电压就是220—25.5=194.5V，C1的容抗就应该等于194.5V/76mA。经计算，C1容值应该为1.24μF。上图的仿真结果与理论计算基本吻合。
