电容降压电路的基本原理

　　直流稳压的大致结构是：
　　
　　市电～变压(降压)～整流～～稳压～直流输出第一个环节，也就是变压。主要是降压，一般使用来完成。但是变压器体积较大，成本也较高。如果电路简单，功率较小，例如声光控制开关。
　　

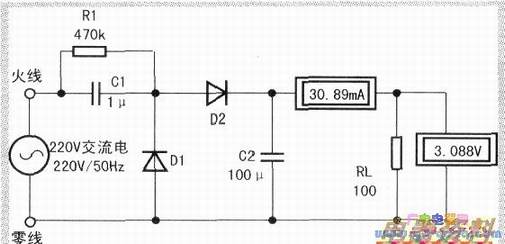

　　那么加一个变压器就显得大材小用。这个时候用一个，就可以解决降压的问题，同时简化电路，节约成本。基本电路如上图所示。
　　
　　市电经过C1降压后到D2，D2完成半波整流，C2对整流后的脉动直流滤波，输出直流给，这里没有进行稳压。R1是关闭后C1的电荷泄放。D1是为了在市电的负半周给C1提供充放电通路，保证C1在整个交流电内都是工作的。
　　
　　如果将C1后面的电路都看作负载的话。那么相当于C1和一个串联在220V／50的市电通路里，和在交流下都是有的，串联分压，自然负载上的电压就小了。更准确的理解是：C1起到了限流的作用。它和负载RL决定了电路中的。当负载确定的情况下，C1越小，越大，电路中电流也就越小，负载上的电压就越小，最终起到了降压的作用。所以，电容降压的本质是利用容抗限流。
　　
　　例如：上图中如果负载短路，并且不考虑R1的并联作用，220V交流电压全部加在1uF的C1上，从市电输入端看，电路中的电流等于C1的充放电电流。

　　这个电流也就是上图电路中能够获得的最大电流。本文计算的都是。
　　
　　由于是半波整流。所以电容C1后面的电路只能得到C1半个周期的充放电电流，也就是有效值的一半．大约34.5mA左右。
　　
　　当加上负载后。如果负载阻抗远小于电容容抗的话，则可以近似认为全部电压都加在电容上。实际中由于负载上有压降，所以实际电流要小一点，大约30rnA左右。
　　

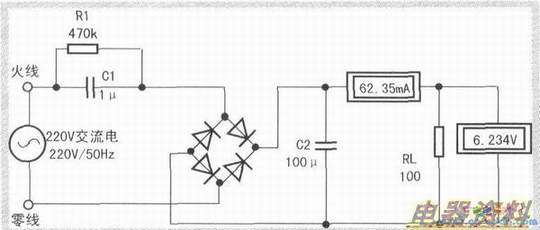

　　对于如下图所示的桥式整流，C1后面的电路能得到C1整个周期的充放电电流。在存在负载，且负载阻抗相对容抗较小的情况下，负载能够得到大约60rnA的电流。
　　
　　对于上图，下图两种电路。如果负载阻抗比较大，或者要求输出稳压，则需要另行计算。
