单片机控制步进电机的原理

本资料详细介绍邓的工作原理以及控制步进电机的特点。步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。

步进电机可分为反应式步进电机、永磁式步进电机和混合式步进电机。步进电机区别于其他控制电机的最大特点是，它是通过输入脉冲信号来进行控制的，即电机的总转动角度由输入脉冲数决定，而电机的转速由脉冲信号决定。它具有高精度的定位、位置及速度控制、具定位保持力、动作灵敏、开回路控制不必依赖定位、中低速时具备高转矩、高信赖性、小型、高功率等特征，使其具有广泛的应用。

    一、步进电机的工作原理

步进电机是机电控制中一种常用的执行机构，它的用途是将电脉冲转化为角位移，它的的驱动根据控制信号工作，控制信号由单片机产生。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，控制换相顺序，即通电控制脉冲必须严格按照一定顺序分别控制各相的通断。通过控制脉冲个数即可以控制角位移量，从而达到准确定位的目的。控制步进电机的转向，即给定工作方式正序换相通电，步进电机正转，若按反序通电换相，则电机就反转。控制步进电机的速度，即给步进电机发一个控制脉冲，它就转一步，再发一个脉冲，它会再转一步，两个脉冲的间隔越短，步进电机就转得越快。同时通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

    二、设计方案

本设计采用51单片机 AT89C51 （频率为12M）对四相六线制步进电机（内阻33欧，步进1.8度，额定12V）进行控制。通过I/O口输出的具有时序的方波作为步进电机的控制信号，信号经过芯片ULN2003驱动步进电机。ULN2003 是高耐压、大达林顿陈列，由七个硅NPN 达林顿管组成。ULN2003 的每一对达林顿都串联一个2.7K 的基极,在5V 的工作电压下它能与TTL 和 电路直接相连，可以直接处理原先需要标准逻辑来处理的数据。 ULN2003 工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V 的电压，输出还可以在高电流并行运行。通过ULN2003构成步进电机的驱动电路，电路图如图1所示。51的25-28口接ULN2003的1-4输入端。另外，用键盘来对电机的状态进行控制，并用显示电机的转速，采用74LS164作为2位单个数码管的显示驱动。74LS164带锁存，使用串行接法可以节约I/O口资源。其电路图如图2所示。通过51的TXD和RXD口对CLK和DATA发送数据。

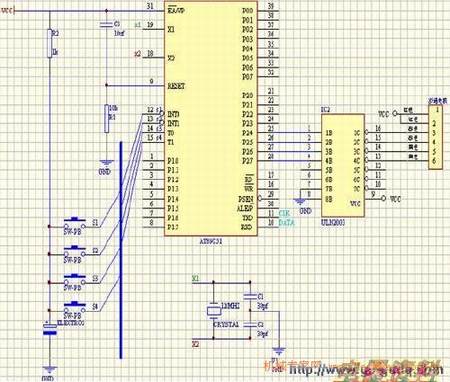

图1 51单片机控制步进电机线路图

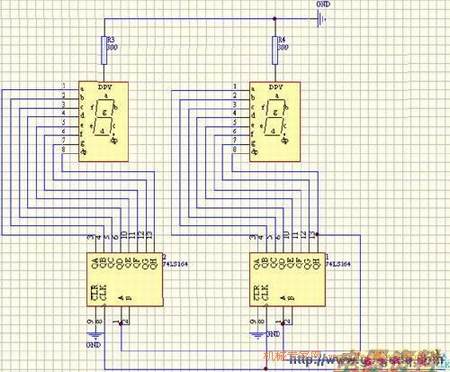

图2 显示电路图
