USB接口

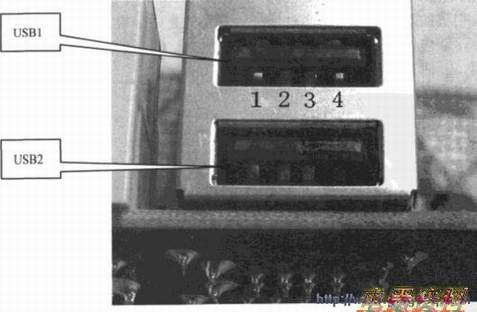

　USB接口即“通用串行总线”接口。现在很多设备均可通过USB接口与电脑连接，如数码相机、打印机、U盘、随身听等，主板上一般都有两个以上的USB接口，如下图所示。

USB接口的引脚定义如表所示。

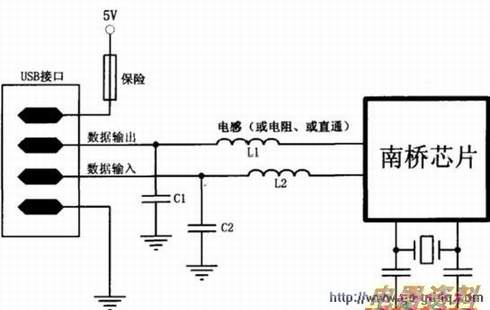

　　USB接口的数据输出、数据输入引脚一般是通过或与南桥芯片连接，也有直接与南桥芯片相连的，如下图所示。

　出现了USB接口的故障，应首先测量有无5V电压输入，如无，多是保险烧毁断路：测量数据输出和数据输入引脚的对地，如果对地非常大，则应检查L1、L2是否断路。如果对地电阻很小，则应检查C1、C2是否短路。 C1、C2变质会造成USB接口数据传输经常出错，此时直接更换CI、C2电容即可。
