RS-232串行接口

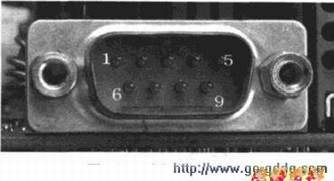

　行接口亦称为COM口，通常采用九针D形接头，如下图所示。串行接口主要连接外置、串口等使用串行接口通信的设备。

    串行接口的引脚定义如表所示。

引脚序号	引脚定义	功能描述
1	DCD	载波检测
2	RXD	接收数据
3	TXD	发送数据
4	DTR	数据终端就绪
5	SG	地
6	DSR	数据就绪
7	RTS	请求发送
8	CTS	清除发送
9	RI	振铃指示

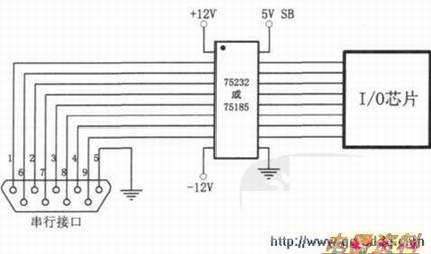

　串行接口的如下图所示。串行接口芯片75232或75185与I/O芯片直接相连，串行接口芯片使用三组：+12V、-12V、5V。必须保证这三组电压正常，这样芯片才能正常工作。

　主板上通常有两个串行接口，如果只是其中的一个串行接口不能使用，那么与之连接的串行接口芯片损坏的可能性较大；如果两个串行接口都不能使用，那么I/O芯片损坏的可能性较大。
