LVDS接口的优点

　　和TTL接口相比，LVDS接口具有以下优点。
　　
　　(1)高速传输能力
　　
　　LVDS技术的恒流源模式低摆幅输出意味着LVDS能高速驱动，例如：对于点到点的连接，传输速率可达800Mbit/s。
　　
　　(2)低/低电磁干扰
　　
　　LVDS信号是低压差分信号。我们知道，差分数据传输方式比单线数据传输对共模输入噪声有更强的抵抗能力，在两条差分信号线上，的方向、相反，而接收器只关心两信号的差值，故噪声以共模方式同时耦合到两条线上时，能够被抵消，同时两条信号线周围的电磁场也相互抵消，因此，两条差分信号线比TTL单线信号传输的电磁辐射小得多。而且，恒流源驱动模式不易产生振铃和切换尖锋信号，进一步降低了噪声。
　　
　　(3)低功耗
　　
　　LVDS器件一般用工艺实现，因此，具有较低的静态功耗。LVDS的(100Q终端)的功耗仅为1.2mW。LVDS采用恒流源模式驱动设计，极大地降低了成分对功耗的影响。
　　
　　(4)低电压
　　
　　LVDS接口采用低压差分信号技术，其发送和接收不依赖于供电电压，如5V，因此，LVDS能比较容易地应用于低电压系统中，如3.3V甚至2.5V，且保持同样的信号和性能。LVDS也易于终端匹配，通常，一个尽可能靠近接收输入端的100Q匹配跨在差分线上，便可提供良好的匹配和最佳的信号质量。
　　

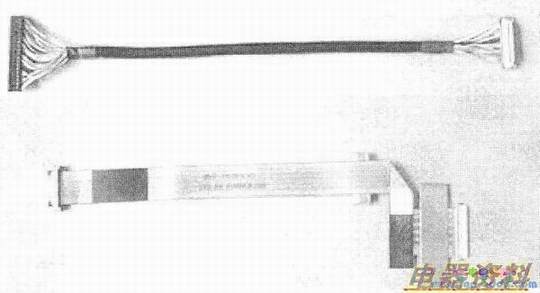

　　另外，LVDS接口对电缆、连接器和材料无苛刻要求，因此，不会增加成本。下图所示为LVDS接口常用电缆线。
