电工理论知识-基本放大电路的静态分析

　输入信号Ui，=0、只在直流U作用下的状态称作“静态”。静态分析就是求出此时的In、和Uce三数值。

　1．放大电路静态分析的估算法
　　
　　在静态分析中，应先估算Ib，再求Ic，最后算出Uce，下面举例说明。

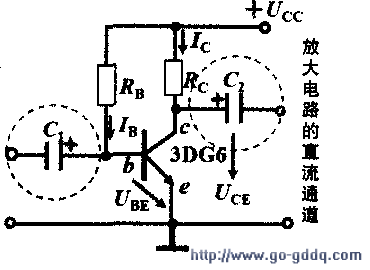

　例1：对如图所示放大电路进行静态分析。



　　直流下耦合C1、C2相当于开路，由直流通道求工作点上的Ib：由图可得Ib=　　由放大原理可求得Ic：　　由图又可求得工作点Uce=；Uce=Ucc-IcRc，式中IcRc前面的负号表示输出与集电极Ic，即与输入电压反相。

　　例2：如图所示，电路中Uoc=10V，Rb=250kΩ，Rc=3kΩ，β=50，试求该放大电路的静态工作点Q。

　　【提示】计算中一定要弄明白各量的单位，并注意单位间的换算。

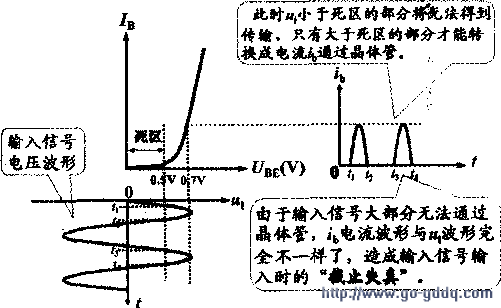

　　为什么要设置静态工作点?不设置静态工作点行吗?为了说明这个问题，我们假如不设置静态工作点，此时的输入、输出信号波形如图所示。

　　由此可见，为保证传输信号不地得到放大，必须在放大电路中设置静态工作点。
