电工理论知识-基本放大电路的动态分析

　放大加入交流输入信号的工作状态称为动态。动态时，放大电路输入的是交流微弱小信号；电路内部各、都是交直流共存的叠加量；放大电路输出的则是被放大的输入信号。求出放大电路的动态输入Ri、输出Ro。及电压放大倍数Au等参量的过程称为动态分析。

　1.共射放大电路的动态分析
　　

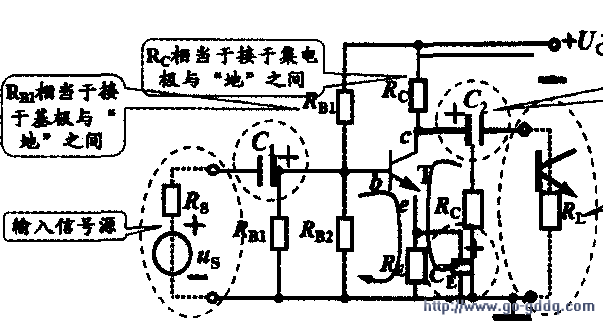

　　由于发射极为输入、输出回路的公共支路，因此称为共发射极组态的放大电路，如图所示。

　　Cb的作用：在交流通路中，射极将反馈短路，则Au不受影响。

　　如果把射极电容Ce去掉，交流通道反馈电阻Re仍起作用，则Ie减小，Rbe增大，在不变情况下，电压放大倍数Au降低。

　　2.微变等效电路法
　　

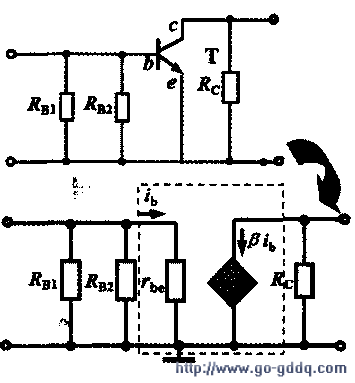

　　微变等效电路法就是在满足小信号条件下，将线性化，把放大电路等效为一个近似的线性电路，如图所示，然后应用线性电路的求解方法求出Ri、Ro、Au的方法。

　　一般情况下，由高、低频小功率管构成的放大电路都符合小信号条件。因此其输入、输出特性在小范围内均可视为线性。

　　在晶体管的微变等效电路中，Rbe是晶体管输入端的等效电阻；受控电流源相当晶体管的集电极电流。显然，微变等效电路反映了晶体管电流的“以小控大”作用。

　　在上图中，晶体管交流输入等效电阻：

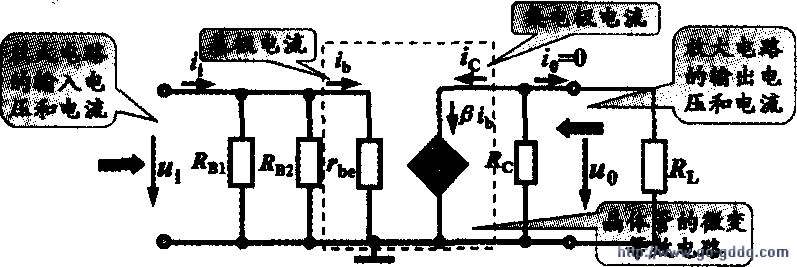

　　共射电压放大器的微变等效电路如图所示。

　　电路交流等效输入电阻：

　　Ri=Rbe／／Rb1／／Rb2由于小信号电路有Rb1和Rb2＞＞Rbe，所以Ri≈Rbe。

　　显然交流等效输出电阻：R0=Rc电路中电压放大倍数：

　　电路接入负载，此时电路放大倍数：

　　综上所述，共发射极放大电路微变等效电路法的动态分析结果为：



　　式中负号反映了输出电在与输入电压的关系。

　　其中Rl'=Rc∥Rl显然，放大电路带上负载后，其电压放大倍数将降低。负载越大，Rl'等效电阻越小，放大倍数下降越多。

　　共发射极放大电路的主要任务是对输入的小信号进行电压放大，因此电压放大倍数Au是衡量放大电压性能的主要指标之一。

　　共射放大电路的电压放大倍数随负载增大而下降很多，说明这种放大电路的带负载能力不强。

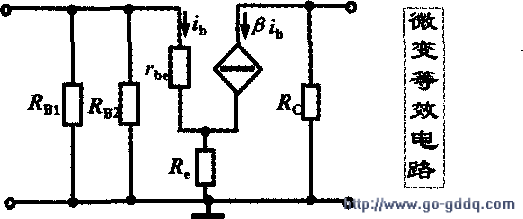

　　共射放大电路中含有交流反馈电阻的微变等效电路如图所示。

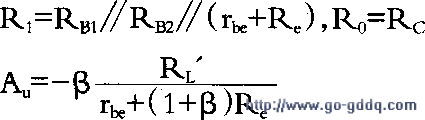

　　动态分析：

　　电路中加了交流反馈电阻Re后，则电路中的电压放大倍数进一步降低。
