电工理论知识-共集电极放大电路

　1．的组成
　　

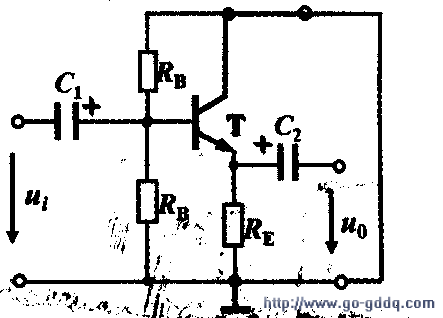

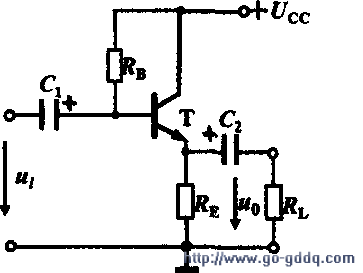

　　共集电极放大电路如图所示，其特点是：的集电极直接与直流U相接，接在发射极两端。显然，电路的输入极为基极，输出极是发射极。



　　2．静态分析
　　

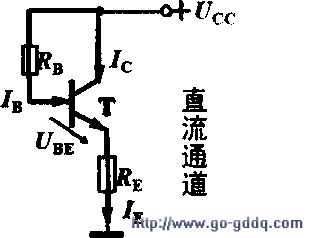

　　该电路的直流通路如图所示。

　　3．动态分析
　　

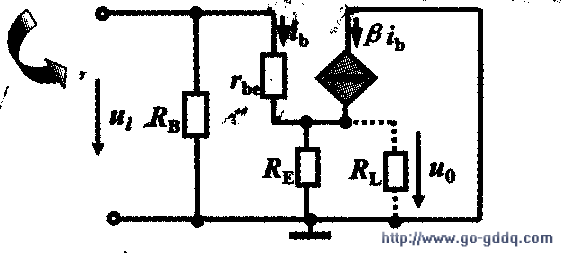

　　在交流情况下，Ucc=0，相当于“地”电位；Rb相当于接在基极与“地”之间；耦合C1、C2相当于短路。显然，集电极为输入、输出回路共同的交流“地”端，如上图所示，因此称之为共集电极放大电路，其微变等效电路如下图所示。

　　(1)较大倍数AuUo=(1+β)ib(Rb//RL)通常(1+β)Rl>＞Rbe，故Au表达中分子约等于分母，即共集电极放大电路的Au约等于1。

　　因Au为正值，说明Ui与U0相同；又因Ui≈U0，说明电路中的电压并没有被放大。但电路中ie=(1+β)ib，说明电路仍有放大和功率放大作用。此外，U0是由射极输出的，因之共集电极放大电路又称为“射极输出器”。

　　2)求电路的输入Rir1=Rb∥[Rbe+(1+β)RL']

　　射极输出器的R1较大，通常可达数百千欧姆。

　　(3)求电路的输出r0　显然，射极输出器的r0较小，仅为数十欧姆或数百欧姆。

　　综上所述，射极输出器电路特点如下：

　　(1)电压放大倍数小于1约等于1，即U0跟随Ui变化。

　　(2)输入电阻较高。

　　(3)输出电阻较低。

　　4．射极输出器的用途
　　
　　射极输出器具有较高的输入电阻和较低的输出电阻，这是射极输出器最突出的优点。射极输出器常用于多级放大器的第一级或最末级，也可用于中间隔离级。

　　用作输入级时，其高输入电阻可以减轻信号源的负担，提高放大器的输入电压。用作输出级时，其低输出电阻可以减小负载变化对输出电压的影响，并易于与低阻负载相匹配，向负载传送尽可能大的功率。
