电视伴音的传送方式

　对于电视伴音，世界各国有不同的标准和制式，我国采用D/K制式。

　D/K制式第一伴音中频为31.5M(其他制式为32MHz、32.5MHz、33.5MHz)，D/K制式第二伴音中频为6.5MHz(其他制式为4.5MHz、5.5MHz、6.0MHz)。

　伴音信号在传输过程中需要进行，多数采用调频()方式传送。被调制的伴音信号需要和被调制的图像信号共用一个通道传送，送到电视机内部后，先送入高频头，从高频头输出的中频信号（图像中频信号和第一伴音中频信号）再送到中频处理进行处理。

　在电视机中，高频头输出的中频信号送往中频处理电路的方式有两种：一种是内载波方式；另一种是准分离方式。下面分别进行介绍。

　1．内载波传送方式　　

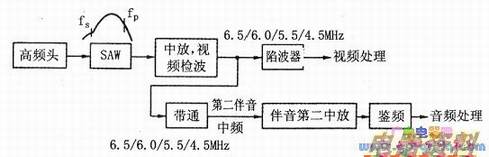

　从高频头输出的中频信号和图像中频信号，经()后，送到中频处理电路中。在中频处理电路中，伴音第一中频(31.5MHz)和图像中频信号(38MHz)，产生伴音第二中频(6.5MHz)调频信号(SIF)，再经放大和鉴频，还原出电视伴音，如下图所示。这种传送方式的优点是简化了解调电路，电路简单，伴音第二中频稳定：缺点是图像、伴音之间的串扰很难彻底克服。



　2．图像/伴音准分离传送方式　　

　从高频头之后，图像中频信号和第一伴音中频信号的处理是分开进行的。提取图像中频信号VIF，经图像声表面波滤波后，对伴音中频信号进行很深的吸收，消除了伴音信号对图像的干扰，包括2.07MHz差拍干扰，有利于图像质量的提高。对于第一伴音中频信号通道，图像中频和第一伴音中频各有一个峰(fD、fs)，使伴音信号不衰减，有利于提高伴音通道的。窄峰fD(38MHz)锁相产生解调参考信号，为内载波发生器提供频率基准，该基准没有抖动，并避免了由内载波差拍引入的差拍干扰。

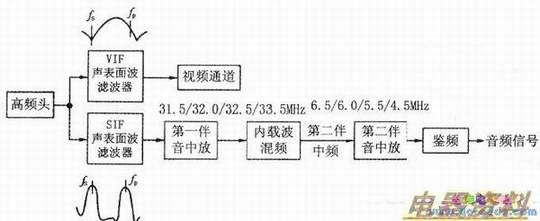

　内载波发生器中，伴音第一中载频fs与解调参考信号相乘（混频），产生频率搬移，形成第二伴音中载频信号，再经放大和鉴频，还原出电视伴音，如下图所示。
