PCI插槽

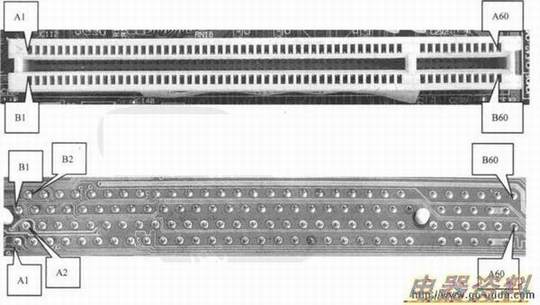

　总线足外围部件互连总线的简称。PCI总线的r作为33M，PCI插槽是主板的主要扩展插槽。PCI捅槽是PCI总线的物理体现，其外观及引脚排列如上图、下图所示。

　PCI插槽各个引脚的功能如下表所示

引脚序号	引脚定义	功能描述	重点提示
A1	TRST	测试复位
A2	+12V	+12V输入	重要检测点
A3	TMS	测试模式选择
A4	TDI	测试数据输入
A5	+5V	+5V电压输入	重要检测点
A6	INTA	中断请求A
A7	I	中断请求C
A8	+5V	+5V电压输入	重要检测点
A9	RESERVED	保留
A10	+5V	+5V电压输入	重要检测点
A11	RESERVED	保留
A12	GND	地
A13	GND	地
A14	RESERVED	保留
A15	RESET	复位	重要检测点，常态为高，复位时为低电平，然后恢复高电平
A16	+5V	+5V电压输入	重要检测点
A17	GNT	总线允许使用
A18	GND	地
A19	RESERVED	保留
A20	AD30	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
A21	+3.3V	+3.3V电压输入端	重要检测点
A22	AD28	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
A23	AD26	地址／数据总线	各地址／数据总线的对地阻值均应相同（ADO至AD31）
A24	GND	地
A25	AD24	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
A26	IDSEL	初始化设备选择
A27	+3.3V	+3.3V电压输入	重要检测点
A28	AD22	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
A29	AD20	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
A30	GND	地
A31	AD18	地址/数据总线	各地址，数据总线的对地阻值均应相同(AD0至AD31)
A32	AD16	地址／数据总线	各地址／数据总线的对地阻值均应相同(AD0至AD31)
A33	+3.3V	+3.3V电压输入	重要检测点
A34	FRAME	帧信号	重要检测点
A35	GND	地
A36	TRDY	从目标就绪
A37	GND	地
A38	STOP	停止信号
A39	+3.3V	+3.3V电压输入	重要检测点
A40	SDONE	监视完成信号
A41	SBO	监视补偿信号
A42	GND	地
A43	PAR	奇偶校验
A44	AD15	地址／数据总线	各地址／数据总线的对地阻值均应相同（ADO至AD31）
A45	+3.3V	+3.3V电压输入	重要检测点
A46	AD13	地址／数据总线	各地址，数据总线的对地阻值均应相同（ADO至AD31）
A47	AD11	地址／数据总线	各地址／数据总线的对地阻值均应相同（ADO至AD31）
A48	GND	地
A49	AD9	地址／数据总线	各地址，数据总线的对地阻值均应相同(ADO至AD31)
A50	N/A	空脚
A51	N/A	空脚
A52	C/BE0	命令字节允许信号
A53	+3.3V	+3.3V电压输入	重要检测点
A54	AD6	地址，数据总线	各地址，数据总线的对地阻值均应相同(ADO至AD31)
A55	AD4	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
A56	GND	地
A57	AD2	地址，数据总线	各地址，数据总线的对地阻值均应相同(ADO至AD31)
A58	ADO	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
A59	+5V	+5V电压输入	重要检测点
A60	REQ64	请求64位传送
Bl	-12V	-12V电压输入	重要检测点
B2	TCK	测试时钟
B3	GND	地
B4	TDO	测试数据输出
B5	+5V	+5V电压输入	重要检测点吧
B6	+5V	+5V电压输入	重要检测点
B7	INTB	中断请求B
B8	INTD	中断请求D
B9	PRSNTI	存在识别信号I
Bl0	RESERVED	保留
Bll	PRSNT2	存在识别信号2
B12	GND	地
B13	GND	地
B14	RESERVED	保留
B15	GND	地
B16	CLK	时钟信号	重要检测点，33MHz
B17	GND	地
B18	REQ	总线占用请求
B19	+5V	+5V电压输入	重要检测点
B20	AD31	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B21	AD29	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B22	GND	地
B23	AD27	地址，数据总线	各地址／数据总线的对地阻值均应相间(ADO至AD31)
B24	AD25	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B25	+3.3V	+3.3V电压输入	重要检测点
B26	C/BE3	命令字节允许信号
B27	AD23	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B28	GND	地
B29	AD21	地址／数据总线	各地址／数据总线的对地阻值均应相同（ADO至AD31）
B30	AD19	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B31	+3.3V	+3.3V电压输入	重要检测点
B32	AD17	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B33	C/BE2	命令字节允许信号
B34	GND	地
B35	IRDY	目标准备就绪
B36	+3.3V	+3.3V电压输入	重要检测点
B37	DEVSEL	设备选择信号
B38	GND	地
B39	K	总线锁定信号
B40	PERR	奇偶较验错误
B41	+3.3V	+3.3V电压输入	重要检测点
B42	SERR	系统错误
B43	+3.3V	+3.3V电压输入	重要检测点
B44	C/BE1	命令字节允许信号
B45	AD14	地址／数据总线	各地址／数据总线的对地阻值均应相同（ADO至AD31）
B46	GND	地
B47	AD12	地址／数据总线	各地址／数据总线的对地阻值均应相同（ADO至AD31）
B48	AD1O	地址，数据总线	各地址／数据总线的对地阻值均应相同（ADO至AD31）
B49	GND	地
B50	N/A	空脚
B51	N/A	空脚
B52	AD8	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B53	AD7	地址／数据总线	各地址／数据总线的对地阻值均应相同（ADO至AD31）
B54	+3.3V	+3.3V电压输入	重要检测点
B55	AD5	地址，数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B56	AD3	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B57	GND	地
B58	AD1	地址／数据总线	各地址／数据总线的对地阻值均应相同(ADO至AD31)
B59	+5V	+5V电压输入	重要检测点
B60	ACK64	响应64位传送请求

　对于PCI插槽的检测，各个电压输入引脚、时钟输入引脚、复位引脚为重要检测点。

　使用测量各个电压输入引脚的电压是否符合标称值。如果电压不正常，则应检查电压输入引脚至ATX插座相应引脚之间的线路。

　使用示波器测量CLK时钟输入引脚时钟信号是否正常（频率及幅值要符合标称值）。如果时钟信号不正常，则应检查时钟。

　使用测量复位引脚的复位是否正常，复位引脚常态应是高电平。短接复位键，此时复位引脚应变为低电平；松开复位键，复位引脚应又恢复为高电平，这表示复位基本正常。

　如果复位正常，则应检查复位电路。

　判断FRAME信号是否正常，可以通过主板诊断卡的指示灯来观察，在开机自检的过程中，主板诊断卡的FRAME指示灯会不断地闪烁。如果用万用表测量FRAME引脚的电压，在开机自检的过程中，此引脚的电压会不断地变化，这可以大致地判断FRAME信号基本正常。

　另外还可以再测量各个地址／数据总线的对地阻值，其对地阻值均应相同（测量要在断开的情况下进行）。如果总线的对地阻值相差过大，则应检查引脚至北桥芯片的线路，北桥芯片损坏的可能性较大。
