ISA插槽

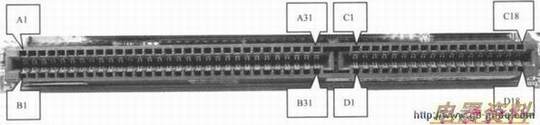

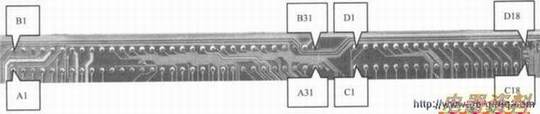

　插槽是ISA总线的物理体现，其外观及引脚排列如上图和下图所示。



  ISA捅槽各个引脚的功能如表所示

引脚序号	引脚定义	功能描述	重点提示
A1	I/OCHCK	I/O通道检查
A2	D7	数据总线	各数据总线的对地阻值均应相同（D0至D7）
A3	D6	数据总线	各数据总线的对地阻值均应相同（D0至D7）
A4	D5	数据总线	各数据总线的对地阻值均应相同（D0至D7）
A5	D4	数据总线	各数据总线的对地阻值均应相同（D0至D7）
A6	D3	数据总线	各数据总线的对地阻值均应相同（D0至D7）
A7	D2	数据总线	各数据总线的对地阻值均应相同（D0至D7）
A8	D1	数据总线	各数据总线的对地阻值均应相同（DO至D7）
A9	DO	数据总线	各数据总线的对地阻值均应相同（DO至D7）
A10	I/OCHRDY	I/O通道就绪
A11	AEN	地址允许
A12	A19	地址总线	各地址总线的对地阻值均应相同（AO至A19）
A13	A18	地址总线	各地址总线的对地阻值均应相同（AO至A19）
A14	A17	地址总线	各地址总线的对地阻值均应相同（AO至A19）
A15	A16	地址总线	各地址总线的对地阻值均应相同（AO至A19）
A16	A15	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A17	A14	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A18	A13	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A19	A12	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A20	A11	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A21	AJO	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A22	A9	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A23	A8	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A24	A7	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A25	A6	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A26	A5	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A27	A4	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A28	A3	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A29	A2	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A30	Al	地址总线	各地址总线的对地阻值均应相同(AO至A19)
A31	AO	地址总线	各地址总线的对地阻值均应相同(AO至A19)
C1	SBHE	高字节允许(SD8-SD15)
C2	LA23	高位地址总线	各高位地址总线的对地阻值均应相同(LA17至LA23)
C3	LA22	高位地址总线	各高位地址总线的对地阻值均应相同（LA17至LA23）
C4	LA21	高位地址总线	各高位地址总线的射地阻值均应相同(LA17至LA23)
C5	LA20	高位地址总线	各高位地址总线的对地阻值均应相同(LA17至LA23)
C6	LA19	高位地址总线	各高位地址总线的对地阻值均应相同(LA17至LA23)
C7	LA18	高位地址总线	各高位地址总线的对地阻值均应相同(LA17至LA23)
C8	LA17	高位地址总线	各高位地址总线的对地阻值均应相同（LA17至LA23）
C9	MEMR	内存读
CIO	MEMW	内存写
CII	SD8	高位数据总线	各高位数据总线的对地阻值均应相同（SD8至SD15）
C12	SD9	高位数据总线	各高位数据总线的对地阻值均应相同(SD8至SD15)
C13	O	高位数据总线	各高位数据总线的对地阻值均应相同（SD8至SD15）
C14	SDI1	高位数据总线	各高位数据总线的对地阻值均应相同（SD8至SD15）
C15	SD12	高位数据总线	各高位数据总线的对地阻值均应相同(SD8至SD15)
C16	SD13	高位数据总线	各高位数据总线的对地阻值均应相同（SD8至SD15）
C17	SD14	高位数据总线	各高位数据总线的对地阻值均应相同（SD8至SD15）
C18	SD15	高位数据总线	各高位数据总线的对地阻值均应相同（SD8至SD15）
B1	GND	地
B2	RESET	复位	重要检测点，常态为低，复位时为高电平，然后恢复低电平
B3	+5V	+5V输入	重要检测点
B4	2	中断请求2
B5	-5V	-5V电压输入	重要检测点
B6	DRQ2	请求2
B7	-12V	-12V电压输入	重要检测点
B8	NOWS	无等待状态
B9	+12V	+12V电压输入	重要检测点
B10	GND	地
B11	SMEMW	系统内存写
B12	SMEMR	系统内存读
B13	I/OW	I/O写
B14	I/OR	I/O读
B15	K3	DMA响应3
B16	DRQ3	DMA请求3
B17	DACK1	DMA响应1
B18	DRQ1	DMA请求1
B19	REFRESH	刷新
B20	CK	时钟	重要检测点，8M
B21	IRQ7	中断请求7
B22	IRQ6	中断请求6
B23	IRQ5	中断请求5
B24	IRQ4	中断请求4
B25	IRQ3	中断请求3
B26	DACK2	DMA响应2
B27	T/C	终端计数
B28	ALE	地址锁存允许
B29	+5V	+5V电压输入	重要检测点
B30	OSC	高速时钟	重要检测点，14.318MHz
B31	GND	地
Dl	MS16	内存16位片选
D2	I/OCS16	I/O16位片选
D3	IRQ10	中断请求10
D4	IRQ11	中断请求11
D5	IRQ12	中断请求12
D6	IRQ13	中断请求13
D7	IRQ14	中断请求14
D8	DACK0	DMA响应O
D9	DRQ0	DMA请求0
Dl0	DACK5	DMA晌应5
Dll	DRQ5	DMA请求5
D12	DACK6	DMA响应6
D13	DRQ6	DMA请求6
D14	DACK7	DMA响应7
D15	DRQ7	DMA请求7
D16	+5V	+5V电压输入	重要检测点
D17	MASTER	主控信号
D18	GND	地

　对于ISA插槽的检测，各个电压输入引脚、时钟输入引脚、复位引脚为重要检测点。

　使用测量各个电压输入引脚的电压是否符合标称值。如果电压不正常，则应检查电压输入引脚至ATX插座相应引脚之间的线路。

　使用示波器测量CLOCK、OSC时钟输入引脚时钟信号是否正常（及幅值要符合标称值）。如果时钟信号不正常，则应检查时钟。

　使用测量复位引脚的复位是否正常，复位引脚常态应是低电平。短接复位键，此时复位引脚应变为高电平：松开复位键，复位引脚应又恢复为低电平，这表示复位基本正常。

　如果复位不正常，则应检查复位电路。

　另外还可以再测量各个地址线和数据线的对地阻值，相同功能的总线，其对地阻值均应相同（测量要在断开的情况下进行）。如果总线的对地阻值相差过大，则应检查引脚至南桥芯片的线路，南桥芯片损坏的可能性较大。
