等离子体显示器的原理分析

　（，PlasmaDisplayPanel）显示器是一种自发光平面显示技术。其核心原理与日光灯的发光原理相似，它是在真空玻璃内（即放电空间）注入惰性气体，然后再利用施加的方法，使管内的气体产生放电，利用等离子体效应而释放出紫外线，照射涂敷在玻璃管壁上的荧光粉，荧光粉就会激发出可见光，R、G、B三基色荧光粉发出不同的可见光，就可以合成一幅彩色图像。
　　

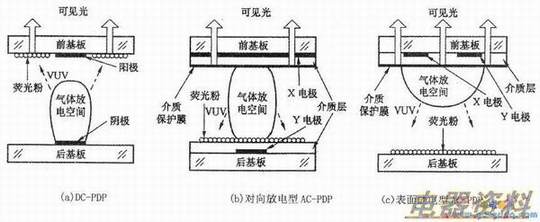

　　显示器按工作方式的不同，可分为电极与气体直接接触的直流型(DC-)和电极用覆盖介质与气体相隔离的交流型(AC-PDP)两大类。而AC-PDP又根据电极结构的不同，可分为对向放电型和表面放电型两类（见下图）。目前以AC-PDP中的表面放电型应用最广泛。

　　

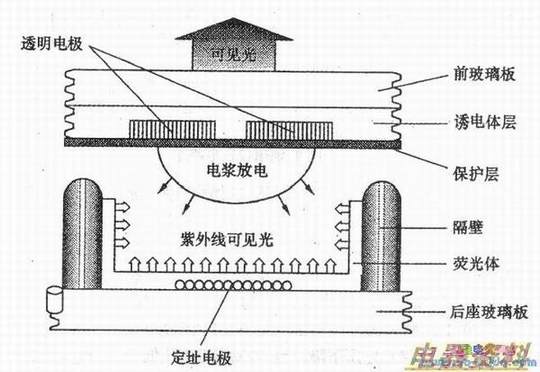

　　下图所示是这种显示器件的结构示意图。
　　
　　从下图中可以看出：前后玻璃基板位于放电空间的上下层，前基板制作透明的X电极和Y电极，后基板制作寻址电极，并涂敷荧光粉，中间是放电空间，可见光通过前玻璃基板面向观众。

　　

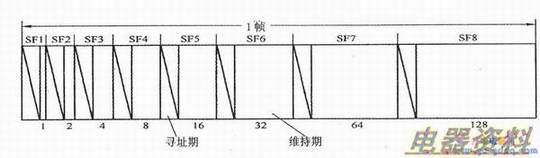

　　PDP显示器采用一种子帧（场）驱动技术，它将一帧（场）图像的分成若干子帧，子帧的数目决定于标志视频信号量化的比特数。下图所示视频信号量化级数为8bit，共有8个子帧，每个子帧分为两个阶段，分别称为寻址期和维持期（放电期或点亮期）。每个子帧寻址期的时间都相等，寻址期间全屏均不发光。
　　
　　寻址的主要任务是：正确点亮那些应该发光的，以使它们在本子帧的点亮期持续发光。不同子帧的发光持续时间各不相同，并依次加倍(1、2、4、8……128等)。
　　
　　点亮期被激活的像素发光，而未被点亮的像素则不发光。对8bit量化级数的视频信号，某帧中某像素的灰度为零，则该像素各子帧均不发光；若某像素的灰度为255，则各子帧像素都点亮。例如：灰度为178，则对应128、32、16、2共4个子帧点亮，其他子帧不点亮，于是实现了不同灰度的重显。这样一来，其发光亮度就与点亮时间成正比。
　　
　　PDP显示技术把脉冲宽度()和位分离技术（子帧驱动）结合，会使重显图像产生“真实模拟”的感觉，与模拟投影电视系统相比有很高的精度和稳定性。如果一个帧频为50 的视频图像，采用8 bit量化的子帧驱动技术，其图像刷新高达400 Hz，因此图像行间闪烁和大面积闪烁都很小。
