放大器中晶体管的三种接线方式

　根据输出信号和输入信号公共端的不同，三极管在中有三种接线方式：
　　
　　1．共发射极接法　　
　　

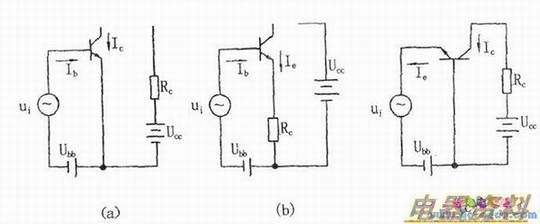

　　共发射极接法是以发射极为输入、输出的公共端，输入是Ib，输出电流是，如下图(a)所示。
　　
　　2．共集电极接法
　　
　　共集电极接法是以集电极作为输入、输出的公共端，输入电流是Ib，输出电流是Ie，如下图(b)所示。
　　
　　3．共基极接法
　　
　　共基极接法是以基极作为输入、输出端的公共端，输入电流为Ie，输出电流为Ie，如下图(c)所示。
