卫星接收机高频头原理

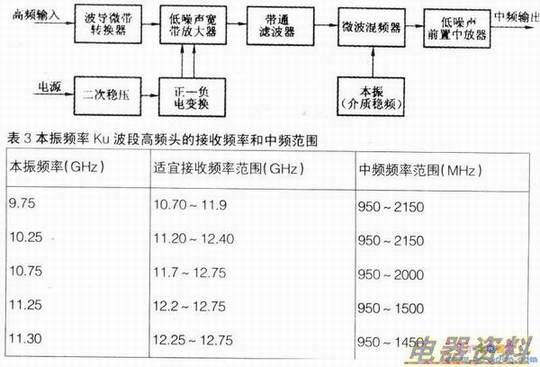

　　高频头()又称低放大，它安装在卫星电视接收天线上，属室外单元。它由波导微带转换器、微波低噪声宽带放大器、微波器、第一本振和第一中频组成。其框图如下图所示。
　　
　　早期的高频头不仅价格贵，而且是单极化的，必须与馈源配合使用，现在的高频头常与馈源组成一体化结构(简称LNBF)，便于安装、调试与使用。
　　
　　高频头有如下功能：
　　
　　(1)．提高系统的载噪比
　　
　　载噪比是用载波C和噪声电平N之比表示的卫星电视接收系统的(我们可以理解为灵敏度)。在天线和接收机已选定的情况下，选用合适的高频头，可提高接收机输入信号的载噪比(C／N)。例如，宽频带高频头的增益不如窄频带高频头；双本振高频头的增益不如单本振高频头。
　　
　　(2)．进行变换
　　
　　由天线接收下来的高频卫星电视信号，经高频放大器放大后送入混频器，同时本机产生的高频信号也送入混频器。两个不同频率的信号在混频器内进行混频差拍，产生第一中频信号。C波段高频头的本振频率一般为5.15G(双本振高频头的另一本振值是575GHz)，卫星电视高频信号一般为3．7～4．2GHz(现在的扩展频率为3．4～4．2GHz)，本振频率减去卫星电视信号下行频率，可得到C波段的第一中频频率。即5．15GHz-(317～412)GHz：950～1450MHz。Ku波段卫星电视信号的下行频率为10．75～12．75C地；带宽为2，00GHz。是C波段的4倍。因此，Ku波段的高频头本振频率有几种，不同本振频率的Ku波段高频头的接收频率和中频范围见下表。
　　
　　高频头的性能指标主要有：功率增益、带内幅频特性、噪声特性等。
