PCI-Express

　-Express（下面简称为PCI-E）是最新的总线和接口标准，由英特尔公司提出。 PCIExpress总线将全面取代现行的PCI总线和AGP总线，最终实现总线标准的统一。它的主要优势是数据传输速率高，目前最高数据传输速率可达到10GB/s，而且还有相当大的发展潜力。

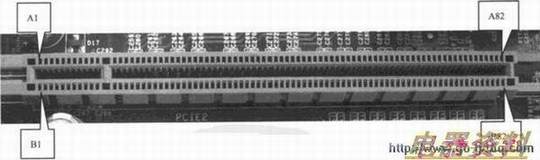

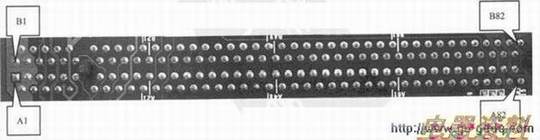

　PCI-E总线按照其规格来划分可以分为7种，分别为x1、x2、x4、x8、x12、x16. x32,以满足不同系统设备对数据传输带宽的需求，最终的可用带宽将会是以250MB/s乘以通道的数量。PCI-E插槽是PCI-E总线的物理体现，较短的PCI-E卡可以插入较长的PCI-E插槽中使用。主板上常见的PCI-E 16×插槽的外观及引脚的排列如下图、下图所示。

PCI-E 16x插槽各个引脚的功能如表所示。

　对于PCI-E插槽的检测，各个输入引脚、时钟输入引脚、复位引脚为重要检测点。

　使用方用表测量各个电压输入引脚的电压是否符合标称值。如果电压不正常，则应检查电压输入引脚至ATX相应引脚之间的线路。

　使用示波器测量REFCLK+与REFCLK-时钟输入引脚时钟信号是否正常（及幅值要符合标称值）。如果时钟信号不正常，则应检查时钟。

　使用测量复位引脚的复位是否正常，复位引脚常态应是低。短接复位键，此时复位引脚应变为高电平；松开复位键，复位引脚应又恢复为低电平，这表示复位基本正常。

　如果复位不正常，则应检查复位电路。

　另外还可以对照测量PETp0～PETp15、PETn0～PETn15、PERpO～PERp15、PERn0～PERn15的引脚的对地阻值，相同功能的引脚，其对地阻值均应相同（测量要在断开的情况下进行）。如果对地阻值相差过大，则应检查相关引脚至北桥芯片之间的线路，北桥芯片损坏的可能性较大。
