DDR内存插槽

　主板上常见的内存插槽有DDR与SDRAM两种，DDR内存插槽为184个引脚，SDRAM内存插槽为168个引脚。

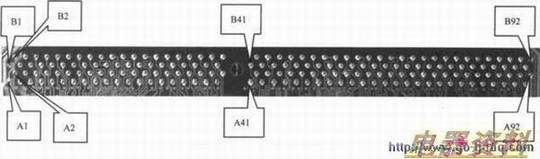

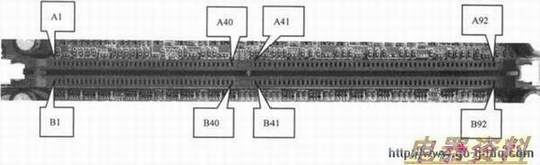

　DDR内存插槽的外观及引脚排列如上图、下图所示。



  DR内存插槽各个引脚的定义如表所示。

引脚序号	引脚定义	功能描述	引脚序号	引脚定义	功能描述
A1	SMBCLK	SPD串行时钟线(I)	B1	2.5V	2.5V输入
A2	SMBDATA	SPD串行数据线(IIC)	B2	SA2	SPD地址线
A3	WP	SPD写保护	B3	SA1	SPD地址线
A4	GND	地	B4	SA0	SPD地址线
A5	D59	数据线	B5	2.5V	2.5V电压输入
A6	D58	数据线	B6	D63	数据线
A7	DQS#7	数据选通	B7	D62	数据线
A8	2.5V	2.5V电压输入	B8	DQM7	数据掩码
A9	D57	数据线	B9	GND	地
A10	D56	数据线	Bl0	D61	数据线
All	2.5V	2.5V电压输入	Bll	D60	数据线
A12	GND	地	B12	NC	空脚
A13	D51	数据线	B13	2.5V	2.5V电压输入
A14	D50	数据线	B14	D55	数据线
A15	DQS#6	数据选通	B15	D54	数据线
A16	2.5V	2.5V电压输入	B16	DQM6	数据掩码
A17	DCLK2	差分时钟信号对	B17	2.5V	2.5V电压输入
A18	DCLK2#		B18	NC	空脚
A19	GND	地	B19	D53	数据线
A20	D49	数据线	B20	D52	数据线
A21	D48	数据线	B21	2.5V	2.5V电压输入
A22	NC/CS2	空脚／片选（4个片选信号则使用）	B22	NC/CS3	空脚／片选(4个片选信号则使用)
A23	2.5V	2.5V电压输入	B23	D47	数据线
A24	D43	数据线	B24	D46	数据线
A25	D42	数据线	B25	GND	地
A26	DQS#5	数据选通	B26	DQM5	数据掩码
A27	GND	地	B27	CS#1	片选信号
A28	SCASA#	列选信号	B28	CS#0	片选信号
A29	D41	数据线	B29	2.5V	2.5V电压输入
A30	SWEA#	写允许信号	B30	D45	数据线
A31	2.5V	2.5V电压输入	B31	SRASA#	行选信号
A32	D40	数据线	B32	D44	数据线
A33	D35	数据线	B33	GND	地
A34	BAO	逻辑阵列地址	B34	D39	数据线
A35	GND	地	B35	D38	数据线
A36	D34	数据线	B36	DQM4	数据掩码
A37	DQS#4	数据选通	B37	2.5V	2.5V电压输入
A38	D33	数据线	B38	D37	数据线
A39	2.5V	2.5V电压输入	B39	D36	数据线
A40	D32	数据线	B40	GND	地
A41	BA1	‘逻辑阵列地址	B41	CB7	E校验数据
A42	CB3	ECC校验数据	B42	2.5V	2.5V电压输入
A43	GND	地	B43	CB6	ECC校验数据
A44	CB2	ECC校验数据	B44	A10	地址线
A45	AO	地址线	B45	DQM8	数据掩码
A46	DQS8	数据选通	B46	GND	地
A47	2.5V	2.5V电压输入	B47	DCLKO#	差分时钟信号对
A48	CB1	ECC校验数据	B48	DCLKO
A49	CBO	ECC校验数据	B49	2.5V	2.5V电压输入
A50	A1	地址线	B50	CB5	ECC校验数据
A51	GND	地	B51	CB4	ECC校验数据
A52	A2	地址线	B52	D31	数据线
A53	D27	数据线	B53	GND	地
A54	D26	数据线	B54	D30	数据线
A55	2.5V	2.5V电压输入	B55	A3	地址线
A56	A4	地址线	B56	DQM3	数据掩码
A57	DQS#3	数据选通	B57	2.5V	2.5V电压输入
A58	D25	数据线	B58	D29	数据线
A59	GND	地	B59	D28	数据线
A60	D24	数据线	B60	A6	地址线
A61	A5	地址线	B61	GND	地
A62	D19	数据线	B62	D23	数据线
A63	2.5V	2.5V电压输入	B63	A8	地址线
A64	A7	地址线	B64	D22	数据线
A65	D18	数据线	B65	2.5V	2.5V电压输入
A66	A9	地址线	B66	DQM2	数据掩码
A67	GND	地	B67	A11	地址线
A68	DQS#2	数据选通	B68	D21	数据线
A69	D17	数据线	B69	GND	地
A70	D16	数据线	B70	A12	地址线
A71	2.5V	2.5V电压输入	B71	D20	数据线
A72	CKEO	时钟使能	B72	BA2	逻辑阵列地址
A73	D11	数据线	B73	2.5V	2.5V电压输入
A74	D10	数据线	B74	CKE1	时钟使能
A75	GND	地	B75	D15	数据线
A76	DCLK1#	差分时钟信号对	B76	D14	数据线
A77	DCLK1		B77	2.5V	2.5V电压输入
A78	2.5V	2.5V电压输入	B78	DQM1	数据掩码
A79	DQS#1	数据选通	B79	D13	数据线
A80	D9	数据线	B80	D12	数据线
A81	D8	数据线	B81	2.5V	2.5V电压输入
A82	GND	地	B82	A13	地址线
A83	NC	空脚	B83	NC	空脚
A84	NC	空脚	B84	NC	空脚
A85	D3	数据线	B85	GND	地
A86	2.5V	2.5V电压输入	B86	D7	数据线
A87	D2	数据线	B87	D6	数据线
A88	DQS#0	数据选通	B88	DQM0	数据掩码
A89	D1	数据线	B89	2.5V	2.5V电压输入
A90	GND	地	B90	D5	数据线
A91	DO	数据线	B91	D4	数据线
A92	VREF	基准电压	B92	GND	地

　对于DDR内存插槽的检测，2.5V电压输入引脚、时钟输入引脚为重要检测点。

　使用测量2.5V电压输入引脚的电压是否达到了2.5V。如果电压不正常，则应检查内存供电。

　使用示波器测量DCLK（0～2）#与DCLK（0～2）时钟输入引脚时钟信号是否正常（及幅值要符合标称值）。如果时钟信号不正常，则应检查时钟电路。

　另外还可以再测量各个地址线、数据线的对地阻值，相同功能的地址线、数据线，其对地阻值均应相同（测量要在断开的情况下进行）。如果对地阻值相差过大，则应检查相关引脚至北桥芯片之间的线路，北桥芯片损坏的可能性较大。
