SDRAM内存插槽

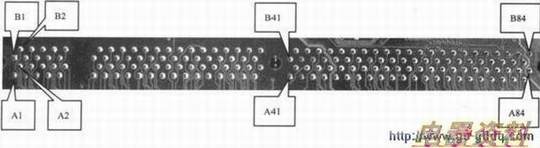

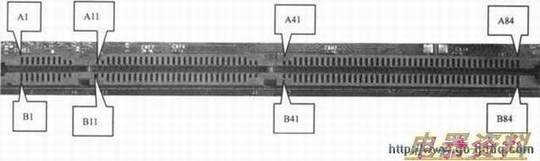

SDRAM内存插槽的外观及引脚排列如上图、下图所示。
SDRAM内存插槽各个引脚的定义如表所示。
| 引脚序号 | 引脚定义 | 功能描述 | 引脚序号 | 引脚定义 | 功能描述 |
| A1 | GND | 地 | B1 | GND | 地 |
| A2 | D32 | 数据线 | B2 | D0 | 数据线 |
| A3 | D33 | 数据线 | B3 | D1 | 数据线 |
| A4 | D34 | 数据线 | B4 | D2 | 数据线 |
| A5 | D35 | 数据线 | B5 | D3 | 数据线 |
| A6 | 3.3V | 3.3V输入 | B6 | 3.3V | 3.3V电压输入 |
| A7 | D36 | 数据线 | B7 | D4 | 数据线 |
| A8 | D37 | 数据线 | B8 | D5 | 数据线 |
| A9 | D38 | 数据线 | B9 | D6 | 数据线 |
| A10 | D39 | 数据线 | Bl0 | D7 | 数据线 |
| A11 | D40 | 数据线 | Bll | D8 | 数据线 |
| A12 | GND | 地 | B12 | GND | 地 |
| A13 | D41 | 数据线 | B13 | D9 | 数据线 |
| A14 | D42 | 数据线 | B14 | D10 | 数据线 |
| A15 | D43 | 数据线 | B15 | D11 | 数据线 |
| A16 | D44 | 数据线 | B16 | D12 | 数据线 |
| A17 | D45 | 数据线 | B17 | D13 | 数据线 |
| A18 | 3.3V | 3.3V电压输入 | B18 | 3.3V | 3.3V电压输入 |
| A19 | D46 | 数据线 | B19 | D14 | 数据线 |
| A20 | D47 | 数据线 | B20 | D15 | 数据线 |
| A21 | CB4 | E校验数据 | B21 | CBO | ECC校验数据 |
| A22 | CB5 | ECC校验数据 | B22 | CB1 | ECC校验数据 |
| A23 | GND | 地 | B23 | GND | 地 |
| A24 | NC | 空脚 | B24 | NC | 空脚 |
| A25 | NC | 空脚 | B25 | NC | 空脚 |
| A26 | 3.3V | 3.3V电压输入 | B26 | 3.3V | 3.3V电压输入 |
| A27 | CAS | 列选信号 | B27 | WE# | 写允许信号 |
| A28 | DQM4 | 数据掩码 | B28 | DQM0 | 数据掩码 |
| A29 | DQM5 | 数据掩码 | B29 | DQM1 | 数据掩码 |
| A30 | CS1 | 片选信号 | B30 | CS0 | 片选信号 |
| A31 | RAS# | 行选信号 | B31 | NC | 空脚 |
| A32 | GND | 地 | B32 | 3.3V | 3.3V电压输入 |
| A33 | A1 | 地址线 | B33 | A0 | 地址线 |
| A34 | A3 | 地址线 | B34 | A2 | 地址线 |
| A35 | A5 | 地址线 | B35 | A4 | 地址线 |
| A36 | A7 | 地址线 | B36 | A6 | 地址线 |
| A37 | A9 | 地址线 | B37 | A8 | 地址线 |
| A38 | BA0 | 逻辑阵列地址 | B38 | A10 | 地址线 |
| A39 | A11 | 地址线 | B39 | BA1 | 逻辑阵列地址 |
| A40 | 3.3V | 3.3V电压输入 | B40 | 3.3V | 3.3V电压输入 |
| A41 | CLK1 | 时钟 | B41 | 3.3V | 3.3V电压输入 |
| A42 | A12 | 地址线 | B42 | CLK0 | 时钟 |
| A43 | GND | 地 | B43 | GND | 地 |
| A44 | CKEO | 时钟使能 | B44 | NC | 空脚 |
| A45 | CS3 | 片选信号 | B45 | CS2 | 片选信号 |
| A46 | DQM6 | 数据掩码 | B46 | DQM2 | 数据掩码 |
| A47 | DQM7 | 数据掩码 | B47 | DQM3 | 数据掩码 |
| A48 | A13 | 地址线 | B48 | NC | 空脚 |
| A49 | 3.3V | 3.3V电压输入 | B49 | 3.3V | 3.3V电压输入 |
| A50 | NC | 空脚 | B50 | NC | 空脚 |
| A51 | NC | 空脚 | B51 | NC | 空脚 |
| A52 | CB6 | ECC校验数据 | B52 | CB2 | ECC校验数据 |
| A53 | CB7 | ECC校验数据 | B53 | CB3 | ECC校验数据 |
| A54 | GND | 地 | B54 | GND | 地 |
| A55 | D48 | 数据线 | B55 | D16 | 地址线 |
| A56 | D49 | 数据线 | B56 | D17 | 数据线 |
| A57 | D50 | 数据线 | B57 | D18 | 数据线 |
| A58 | D51 | 数据线 | B58 | D19 | 数据线 |
| A59 | 3.3V | 3.3V电压输入 | B59 | 3.3V | 3.3V电压输入 |
| A60 | D52 | 数据线 | B60 | D20 | 数据线 |
| A61 | NC | 空脚 | B61 | NC | 空脚 |
| A62 | VREF | 基准电压 | B62 | VREF | 基准电压 |
| A63 | NC | 空脚 | B63 | CKE | 时钟使能 |
| A64 | GND | 地 | B64 | GND | 地 |
| A65 | D53 | 数据线 | B65 | D21 | 3.3V电压输入 |
| A66 | D54 | 数据线 | B66 | D22 | 数据线 |
| A67 | D55 | 数据线 | B67 | D23 | 数据线 |
| A68 | GND | 地 | B68 | GND | 地 |
| A69 | D56 | 数据线 | B69 | D24 | 数据线 |
| A70 | D57 | 数据线 | B70 | D25 | 数据线 |
| A71 | D58 | 数据线 | B71 | D26 | 数据线 |
| A72 | D59 | 数据线 | B72 | D27 | 数据线 |
| A73 | 3.3V | 3.3V电压输入 | B73 | 3.3V | 3.3V电压输入 |
| A74 | D60 | 数据线 | B74 | D28 | 数据线 |
| A75 | D61 | 数据线 | B75 | D29 | 数据线 |
| A76 | D62 | 数据线 | B76 | D30 | 数据线 |
| A77 | D63 | 数据线 | B77 | D31 | 数据线 |
| A78 | GND | 地 | B78 | GND | 地 |
| A79 | CLK3 | 时钟 | B79 | CLK2 | 时钟 |
| A80 | NC | 空脚 | B80 | NC | 空脚 |
| A81 | SAO | SPD地址线 | B81 | NC | 空脚 |
| A82 | SA1 | SPD地址线 | B82 | SDA | SPD串行数据线(I) |
| A83 | SA2 | SPD地址线 | B83 | SCL | SPD串行时钟线(IIC) |
| A84 | 3.3V | 3.3V电压输入 | B&4 | 3.3V | 3.3V电压输入 |
对于SDRAM内存插槽的检测，3.3V电压输入引脚、时钟输入引脚为重要检测点。
使用测量3.3V电压输入引脚的电压是否达到了3.3V。如果电压不正常，则应检查内存供电。
使用示波器测量CLK0～CLK3时钟输入引脚时钟信号是否正常（及幅值要符合标称值）。如果时钟信号不正常，则应检查时钟电路。
另外还可以再测量各个地址线、数据线的对地阻值，相同功能的地址线、数据线，其对地阻值均应相同（测量要在断开的情况下进行）。如果对地阻值相差过大，则应检查相关引脚至北桥芯片之间的线路，北桥芯片损坏的可能性较大。
