用普通万用表测量信号电压峰值

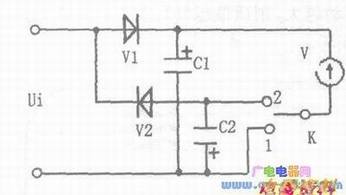

　　信号峰值的测量包括幅值与峰一峰值两种，其扩展如下图所示。当输入信号电压Ui为正半波时，经Vl给器Cl充电，Cl上的电压就是正弦波的幅值。当开关K接“1”端时，测得电压就是Cl上的电压，即Ui的幅值；当输入信号电压Ui为负半波时，电流经二极管V2给器C2充电，C2上的电压就是负半波的幅值，那么Cl和C2顺向串联后的电压就是Ui的峰一峰值，当K接“2”端时便可测得。电路中元件的规格要求如下：当测试信号在1k以下的电压时，Vl与V2采用ZCP型二极管，Cl与C2采用10μF的电解电容；当测试信号频率在1～50kHz的电压时，Vl与V2采用ZAP型二极管，Cl、C2的取值为0.01μF；当图l测量信号电压峰值的扩展电路信号频率在50～100kHz时，Vl与V2采用2CK型二极管，Cl、C2的取值为100pF。另外，二极管与电容器的耐压值应大于Ui的峰值电压。需要说明的是，此电路测量信号电压的下限为0.3V。
