用普通万用表测量信号电压频率

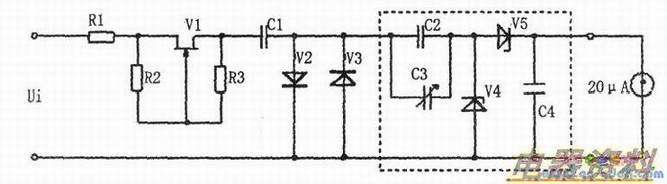

　　测量信号的扩展如下图所示。用带有的泵（虚线框内）实现频率一的转换，在满刻度值为20μA的表头上读出的是平均电流。调试时，使输入信号电压Ui=lV，调整C3，使C2+C3=100pF；或者使Ui=l.3V，C2+C3=75pF，得到10k/lμA的关系，且在50Hz～l0kHz的范围内线性较好，从0点到100kHz/10μA可看作直线。测量时根据电流的读数即可得到信号的频率。下图中R2、R3和场效应管Vl组成限流器；二极管V2、V3组成限幅器，以减少输入信号变化的影响。
　　
　　下图中各元件的规格为：Rl为100Q;R2、R3为47kΩ；Cl为330nF；C2为68pF；C3为47pF（可调）；C4为100nF；V1～V5，按一般要求各自选用相应的硅器件。该扩展电路能测量200kHz以下的信号频率。
