钳形电流表的结构

　　用来测量交流的钳形电流表主要由电流器、、磁电系电流表、量程转换开关及测量组成，如上图所示。其互感器的铁心有一活动部分在钳形表的上端，并与手柄相连，使用时按动手柄使活动铁心张开，将被测电流的导线放入钳口中，然后松开手柄使铁心闭合。
　　
　　此时载流导体相当于互感器的一次绕组，铁心中的在副边绕组中产生感应电流，通过整流电路之后，使电流表指示出被测电流的数值。
　　

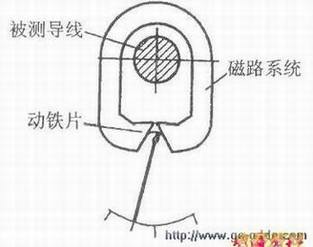

　　用来测量交、直流电流的钳形电流表是由电磁系测量机构做成的，如下图所示。在铁心口中的被测电流导线相当于电磁系测量机构中的固定线圈，在铁心内部产生磁场。位于铁心缺口中间的可动铁片受此磁场作用而偏转，从而带动指针指示出被测电流的数值。
　　
　　多用钳形电流表由钳形电流互感器与组合而成。当两部分组合起来时，就是一块钳形电流表。将钳形互感器拨出，将表笔棒插入仪表上方插孔内，便可作为使用。
