Altium Designer中关于铺铜的技巧

    一.铜的连接方式：

　要想使铺好铜的板中的过孔联接不呈十字交叉状，而是直接联接，您可以做如下操作：

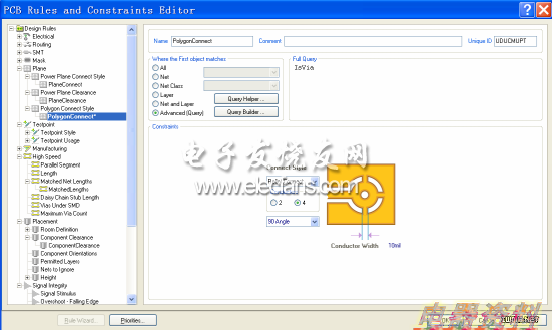

　1.点击菜单Design，在下拉菜单点击Rules，找到Plane->Polygon connect style，右键点击选择New rule。出现如图1所示。



　



　图1

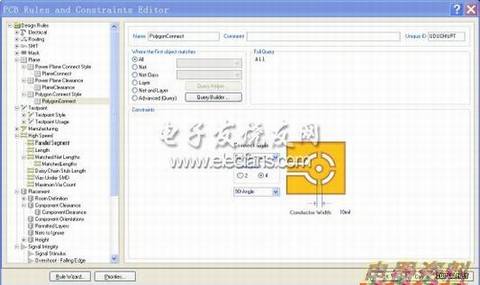

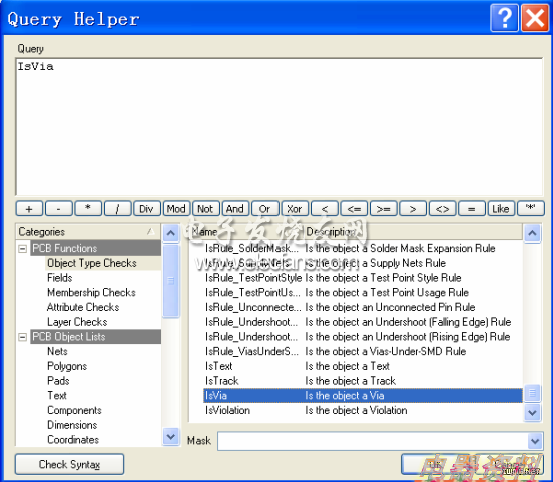

　2.在新设置的New rule 项设置过孔联接方式。"name"栏随便取个名字，在"where the first object matches"栏选"advanced(query)"，在"full query"栏键入"IsVia"，如图2所示。(该键入的信息的语法可以点击"Query Helper"来参考，如图3所示)。意思是设置过孔的联接方式。

　



　图2

　



　图3

　3.在"Connect style"栏的下拉选项中选择"direct connect"。

　如果说还想对过孔设置不一样的连接方式，只需要新建一个针对过孔的规则即可。
