等离子显示器表面放电型AC-PDP结构

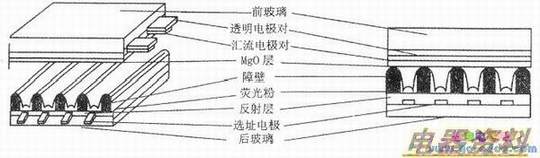

　下图是显示器表面放电AC-的结构分解图。它由上、下两个基板构成。上基板包括：前玻璃，起保护和透光作用；透明电极对，即前述的放电电极，其厚度很薄，透明度很高；汇流电极对，是覆盖在透明电极上的一条很窄的导电带，它弥补了透明电极大的缺点，又对透光率的影响很小；氧化镁层，起绝缘作用。



　　
　　下基板包括：障壁，起分隔放电区和防止串光的作用；荧光粉，RGB三基色荧光粉依次相间，它能吸收紫外光而发出R、G、B三基色光：反射层，增加正面的光亮度；选址电极，选择发光单元的地址：后玻璃，起保护作用。
　　
　　上、下两块基板压紧、密封，抽真空，填充惰性气体后，就可以构成一个十分复杂的辉光放电器件。
　　
　　假若每帧图像由n行组成，每行有m个，则需要n对透明电极（含汇流电极），它们水平方向平行均匀排列，其中n个透明电极等电位，因此把它们连结在一起，以一个端子引出，故称X维持电极；另外，n个电极分别引出，称Yi维持电极(i=1，2，3，…，n)，垂直平行排列的选址电极共有m组，每组含有R、G、B三基色，总共有3m个选址电极，用Aj，k（表示(j=1，2，3，…，m，K=R、C、B)，正交布置的维持电极和选址电极形成了n×3m个小放电管阵，每个小放电管分别对应一个基色像元(R、G、B)，RGB三个基色像元构成一个像素，而每个像素的亮度等级和色饱和度则由n+3m+1个端口信号来控制。
　　
　　以720×576标准清晰度电视显示格式为例，其n=576，m=720，则需要576+3×720+1=2737个端口控制。
　　
　　1920×1080高清晰度电视显示格式需要1080+3×1920+1=6841个端口控制。
　　

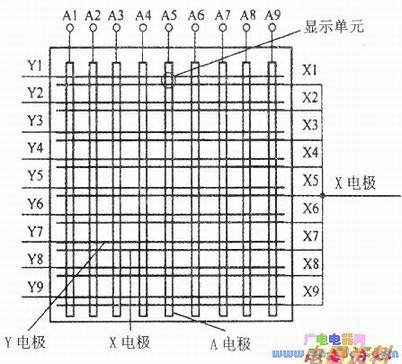

　　下图表示9×9个像元显示阵列图，它包括9个X电极(X1—X9)和9个Y电极(Y1～Y9)，以及与之垂直的9个寻址电极(A1～A9)，组成三组像素，A1～A3对应RGB三基色，组成一个像素单元，A4~A6对应RGB三基色，组成另一个像素单元，以此类推。
