用ZR-TET2000实现无人值守火灾电话报警及自动灭火

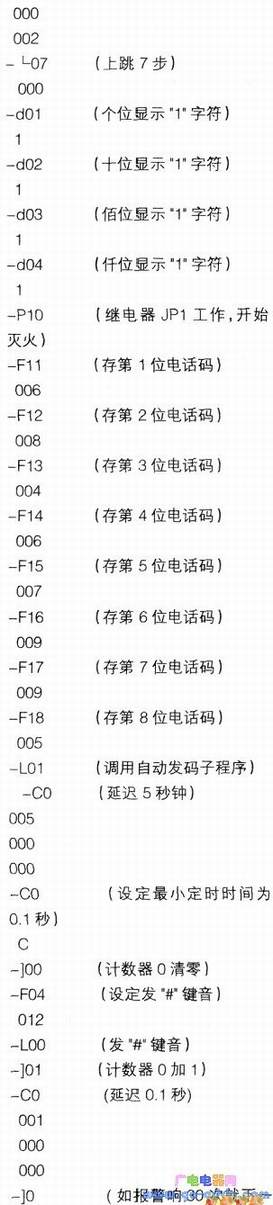

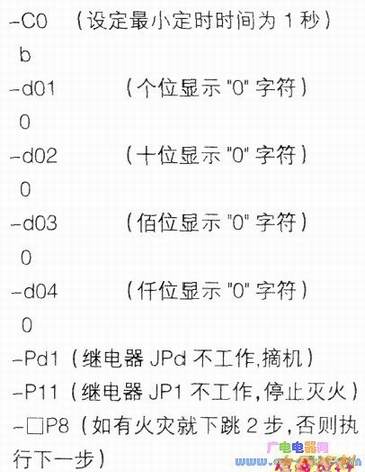

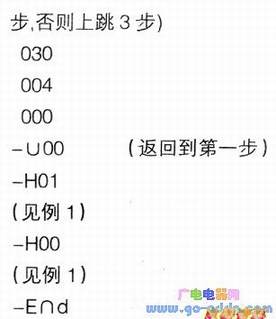

　　图如下图所示
　　
　　1．功能：外线电话线接到“TEL2”接口上，电话机接到“TEL1”接口上（见上期图1）。“控制端口”的“P8+”接“火焰报警器”的报警输出，“P8-”接“火焰报警器”的负端，屋内正常时P8+无信号，因此“P8”为高，显示器显示“0000”。屋内着火时“火焰报警器”有报警信号输出，“P8”为低电平，此时，LED显示器显示“1111”；“JP1”工作，“JP12”和“JP13”接通，使“灭火电磁阀”工作，开始灭火，同时通过电话向有关人员报警（假定报警电话为：68467995，报警音为：断续的“#”键音），报警音响30次后自动挂断。
