Proteus怎么样和keil结合

　Proteus是Labcenter公司出品的分析、实物仿真系统。它可仿真各种电路和集成，最让我们高兴的是它支持许多型号的的仿真，另外还提供Schematic Drawing与设计功能。它的元件库齐全，使用方便，是不可多得的电子电路设计辅助软件。

　keil是目前世界上最好的51单片机的汇编和C语言的开发工具。它支持汇编，C语言以及混合编程，同时具备功能强大的软件仿真和硬件仿真（用mon51协议，需硬件支持）功能。但是我们在利用它的仿真功能的时候都有一定的限制。如果我们把这两个软件结合来用，调试软硬件就方便多了。其实Proteus在设计的时候已经注意到和各种单片机编译程序的整合了。如它可以和Keil、MPLAB IDE等编译模拟软件结合。在这里先向大家介绍Proteus怎么样和keil结合的。

　首先，你要下载安装这两个软件了。Proteus可以到官方网站(http:

　//www．labcenter．co．uk/)下载试用版（试用版无存盘功能），最新版本是6.5。Keil也可以到它的官方网站( www．keil.com)去下载它的demo版（有2K代码限制），最新的版本是7.20。下载后就可以安装了。

　第二步，安装完毕，把C:\ProgramFiles\Labcenter Eleonics\Proteus 6ProfessionaI\MODELS\目录下的VDM51.dll文件复制到C:\KeiI\C51\BIN文件夹下（目录名都是默认的，你可以根据你实际安装的目录进行复制。）。

　第三步，用记事本（其它的编辑软件也可以，如Ultra Edit。）打开Keil根目录下的TOOLS.INI文件，在[C51]栏目下加入“TDRV3=BINWDM51.DLL(“ProteusVSM Monitor-51 Drivery”)”(引号不要输入）．其中“TDRV3”中的“3”要根据实际情况写，不要和原来的重复。

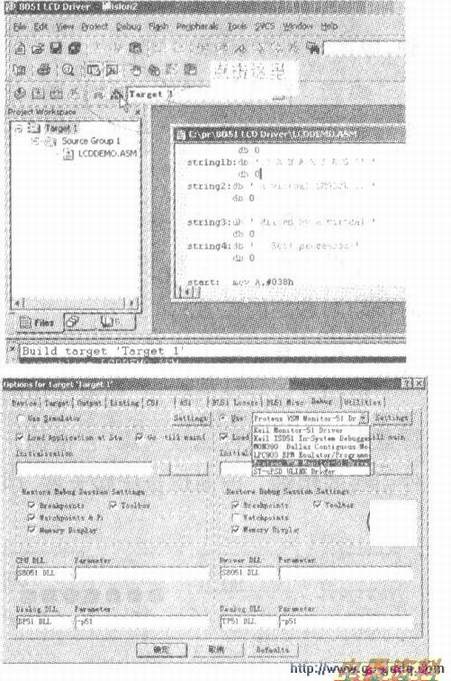

　第四步，keil的设置。为了让读者更好地了解这个过程，以Proteus自带的例子来说明。把“C:\ProgramFiles\Labcenter Electronics\Proteus 6ProfessionahSAMPLES”的“8051Driver"文件夹复制到新建的Proteus文件夹下。运行keil程序，在“8051LCDDriver"文件夹下建立一个新的名为8051 LCD Driver工程。单片机的型号选择AT89C52就可以，把LCDDEMO文件加到“Source Groupl”组里。点击工具栏的“option for target"按钮，如上图所示。在出现的对话框里点击“Debug”，在右栏上部的下拉菜单里选中“Proteus VSM Monitor-51 Driver”，还要点击一下Use前面的小圆点。设置好的情形如下图所示。
