电气设备保护接零的原理及其应用范围

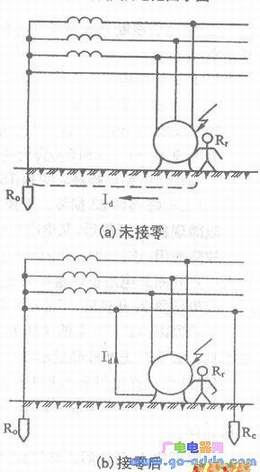

　如下图(b)所示。当一相绝缘损坏碰壳时，由于外壳与零线连通，形成该相对零线的单相短路，短路使线路上的保护装置（如、低压等）迅速动作，切断，消除触电危险。对未接零设备，对地短路电流不一定能使线路保护装置迅速可靠动作，如下图(a)所示。容易造成事故。保护接零适用于低压中性点直接接地、380/220V的三相四线制电网。在这种电网中，凡由于绝缘破坏或其他原因而可能出现危险电压的金属部分，一般均应接零。
