行输出变压器基本知识

　　简称FBT，又称为行或，是电视机中的主要部件。
　　
　　是组成输出高压的重要器件，电视机或显示器所需要的高压、中压和其他电路需要的低压要通过行输出来获得。中、高压是利用行扫描逆程期间产生的半个谐振，通过行输出变压器的升压，经整流、后获得的。
　　
　　(1)行输出变压器的外形与结构
　　

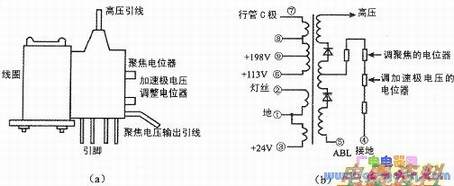

　　下图所示是某种彩色电视机的行输出变压器的外形与电路符号，其中下图(a)所示是外形示意图。图l(b)所示是电路符号，不同绕组结构的行输出变压器的电路符号有所不同。
　　
　　从下图(a)中可看出，左侧是高压和低压线圈，它们上、下排列，右侧项部是高压引出脚，还有一根为聚焦电压输出引线。右侧还有两个调整电位器，上面的是聚焦电位器，调整其旋钮可以改变显像管上聚焦极电压。下面一个是加速极电压调整电位器，调整这一电位器可以改变显像管加速极上的直流电压，能改变显像管的亮度（一般不做电压调整）。

　　(2)行输出变压器引脚的分布方式
　　

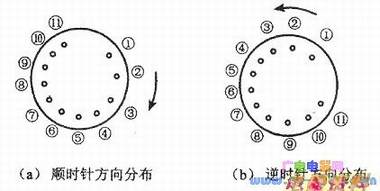

　　行输出变压器各线圈的引脚有顺时针方向分布和逆时针方向分布两种方式，如下图所示。不同型号的行输出变压器不仅引脚分布的方向不同，而且线圈的结构不同，引脚功能也不同。
