液晶显示器DVI接口的热插拔检测（HPD）

DVI接口16脚的功能是检测(HPD)。HPD是从液晶显示器输出送往计算机主机的一个检测信号。热插拔检测的作用是当液晶显示器等数字显示器通过DVI接口与计算机主机相连或断开连接时，计算机主机能够通过DVI的HPD引脚检测出这一事件，并做出响应。

1.显示器通过DVI联机

当计算机主机通过DVI接口的HPD引脚检测到液晶显示器与计算机主机相连时，主机中的图形显示系统(显卡)发出一个信号，要求计算机的操作系统通过DVI接口中的显示器数据通道DDC(DDC I2C总线)读取液晶显示器DDC中存储的EDID数据(扩展显示器识别数据)，如果检测到显示器的工作模式范围与显卡相适应，则主机操作系统可以激活显卡TMDS信号发送(数字视频信号发送电路)。

2.显示器断开DVI连接

当计算机主机通过HPD引脚检测到液晶显示器的DVI接口与计算机主机断开时，主机中的图形显示系统(显卡)发出一个信号，通知计算机的操作系统，并在Is内中断显卡TMDS信号发送电路(安装在显卡上)的工作。

3.计算机主机对HPD信号的要求

当计算机主机上的显卡检测到DVI接口HPD引脚大于2V时，判断为显示器通过DVI接口与主机连接：当检测到HPD引脚电压小于0.8V时，则判断为显示器与主机之间的DVI连接已经断开。

4.显示器一侧HPD信号的实现

在显示器一侧，DVI接口的HPD引脚一般通过与DVI接口中的DDC+5V相连接，如图1所示。

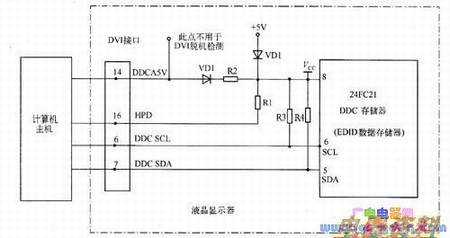

    图1 HPD信号的实现

当计算机通过DVI接口与液晶显示器相连接时，计算机主机通过DVI的第14脚(DDC+5V)→隔离VD2→限流”，将+5V电压加到液晶显示器的DDC存储器(EDID数据存储器)的8脚，向DDC存储器供电，确保即使液晶显示器不开机，计算机主机也能通过DVI接口读取EDID数据。当显示器开机后，机内电路产生的+5V通过隔离二极管VD1取代计算机主机给DDC存储器供电，以减小存储器通过DVI接口DDC+5V引脚从计算机主机吸取的。

DVI接口第16脚HPD通过上拉RI接DDC存储器+5V，当液晶显示器通过DVI与主机相连，且DDC+5V正常时，HPD引脚为5V高，主机检测到HPD为高电平时，判断液晶显示器通过DVI与主机连接，主机通过DVI接口的第6、7脚DDC通道读取液晶显示器中的EDID数据，并使主机显卡中的TMDS信号发送电路开始工作。

当液晶显示器与主机之间的DVI连接断开时，主机一侧的HDP信号为低电平，主机显卡中的TMDS信号发送电路停止工作。
