液晶显示器驱动板输出接口输出的信号种类及数据传输方式

 驱动板输出接口输出的信号种类可分为RGB数据信号(六位或八位)、时钟信号(DCLK)、行同步信号(HS)、场同步信号(VS)和数据使能信号(DE)几种。这些信号根据不同的输出接口,主要按以下方式进行数据传输。

1.串行与并行数据传输

驱动板输出的数据信号,有并行传输和串行传输两种方式。其中TTL、TCON输出接口采用并行传输方式,LVDS、TMDS、RSDS输出接口采用串行传输方式。

(1)并行方式传输数据

并行方式传输RGB数据,就是每一位基色信号数据都使用一条单独的数据线进行传输。对于8bit液晶板,R、G、B三个子分别用8bit的数据量来表示,则RGB数据一共为24bit,RGB数据线也一共有24条,如图1所示。对于6位液晶板,R、G、B三个子像素分别用6bit的数据量来表示,则RGB数据一共为18bit,RGB数据线也一共有18条。

4565

     图1 并行数据传输方式

(2)串行方式传输数据

串行方式传输RGB数据,就是将每个基色信号的8bit或6bit数据排成一纵队,使用一条数据线顺序输出。图2所示为串行传输RGB数据示意图(8bit)。

456

      图2 串行传输数据方式

2.双路与单路数据传输

(1)双路方式传输RGB数据

双路数据传输是指将RGB数据分成奇数、偶数两组,以奇数像素RGB数据和偶数像素RGB数据两路进行输出。

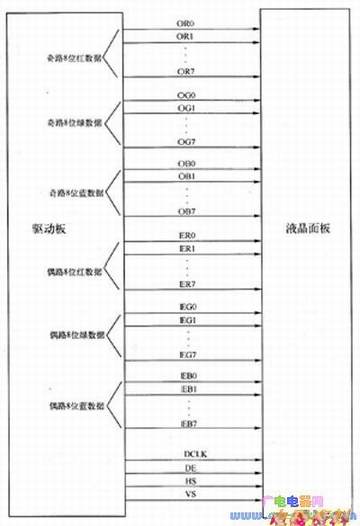

以每像素8bit数据并行方式双路输出为例,其传输示意图如图3所示,奇数像素和偶数像素RGB数据传输通道中,各包含了24条共48条数据线,分别是奇数像素OR0~OR7(8bit)、OG0~OG7(8bit)、OB0~OB7(8bit),偶数像素ER0~ER7(8bit)、EG0~EG7(8bit)、EB0~EB7(8bit)。456

图3 双路方式传输数据(并行8bit方式)

以每像素8bit数据串行方式双路输出为例,其传输示意图如图4所示,奇数像素和偶数像素RGB数据传输通道中,每个基色信号的8bit数据都排成一纵队,使用一条数据线顺序输出。

以双路方式传输RGB数据时,在一个时钟脉冲内,奇数、偶数像素通路各输出一个像素的数据,因此,这种传输方式是每时钟传输两个像素(奇、偶各一)的数据,又叫做二像素传输方式。

456

  图4 双路方式传输数据(并行8bit方式)

采用双路方式传输数据,可以提高传输带宽,降低电磁干扰(),因此,分辨率较高的液晶显示器一般采用双路传输方式。

(2)单路方式传输RGB数据

图5所示为并行单路方式,图6所示为串行单路方式。

456

图5 并行数据传输方式



67

图6 串行传输数据方式

使用单路方式传输RGB数据时,不将RGB数据中的奇数、偶数像素分成两路单独传送,而是按常规的方式以正常顺序传输。单路RGB数据传输方式的时钟是双路方式的两倍。
