液晶彩电开关电源的电路结构

　液晶电视是一个输入/输出组件。

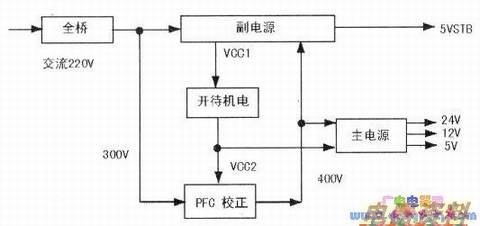

　输入220V交流电压和开/待机控制电压，输出直流电压。在液晶电视中，若将开关按功能进行划分，通常可分为全桥整流、副、主电源、开待机电路、PFC电路五部分，见上图。当然，并不是所有液晶电视开关电源都由图中所示的五部分电路组成，某些液晶电视开关电源就没有PFC电路。

　在组成液晶电视开关电源的各部分电路中，全桥整流滤波电路的组成和作用与CRT彩电开关电源中的全桥整流滤波电路的电路结构和作用是完全相同的。它输入交流220V电压，输出整流滤波后的约290V的直流电压。

　开关电源中的副电源又称待机电源，副电源实际上是一个独立的开关电源，其作用除为信号提供待机电压外，还为开关电源中的主电源和PFC电路提供工作电压，工作特点是不受信号处理电路输出的开待机电压控制。

　在电视机上的电源开关接通后即进入正常工作状态，

　开关电源中的主电源和PFC电路实际上也是两个独立的开关电源，其特点是工作状态受开待机电压控制，一般来说，在电视机工作在待机状态时，主电源和PFC电路是不工作的。另外，主电源和PFC电路的作用不同，前者的作用是为整机其他电路提供所需要的+5V、+12V、+24V直流电压，后者则仅为主电源中的开关管提供约400V左右的直流工作电压。

　在液晶电视的开关电源中，组成开关电源的各部分电路的工作顺序是：接通机上电源开关→交流220V整流滤波电路开始工作→副电源启动进入正常工作状态→遥控或本机键开机后→开待机电路进入工作状态输出电压到PFC电路和主电源→主电源和PFC电路同时启动进入工作状态→PFC电路工作后，输出约400V左右的直流工作电压送往主电源开关管；主电源稳定正常工作后，输出5V、+12V、+24V直流电压送往信号处理板和背光灯驱动电路。

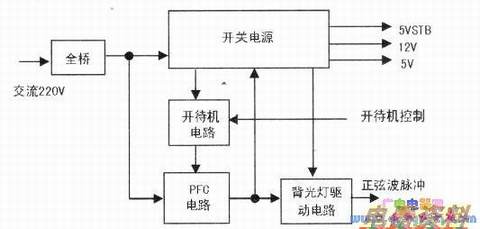

　需要注意的是，液晶电视开关电源除了上图所示的结构外，还有一种如下图所示的整合电源。什么是整合电源呢？整合电源是一种集开关电源+背光灯驱动电路于一体的电源。整合电源与常规电源相比，电路中取消了副电源，增加了背光灯驱动电路。在整合电源中，PFC电路不再只是为开关电源中的开关管供电，还要为背光灯驱动电路中的功率输出电路供电。
