TFT型LCD的内部结构

　　简单地讲，TFT型面板可视为两块玻璃基板中间夹着一层液晶，上层的玻璃基板紧贴彩色滤光片(colorfiher)，下层的玻璃基板制作有TFT。背光模块位于TFT-Array面板之后，负责提供光源。
　　

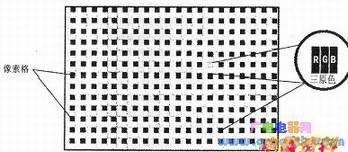

　　从电学的角度来讲，TFT型LCD显示屏格如下图所示。可以把每个像素看作为像素电极和公用电极之间夹着一层液晶，相当于一个。的功能相当于一个开关，当给晶体管施加时，液晶转向，光线穿过液晶后，在上层玻璃板上产生像素。通过背光板，彩色滤光片给予每个像素特定的颜色，不同颜色的混合便呈现出图像。
　　
　　当像素电极被充分充电后，即使开关断开，中的电荷也得到保存，电极间的液晶层分子继续有电压施加场作用。
　　
　　数据（列）驱动器的作用是对信号线施加目标电压，而栅极（行）驱动器的作用是起开关的导通和断开作用。
　　
　　在电场的作用下，液晶分子产生取向变化，并通过与偏振片的配合，使入射光在通过液晶层后的强度随之发生变化，从而实现图像显示。
