数字电视二进制的数字调制方式

　数字的形式主要有以下3种：

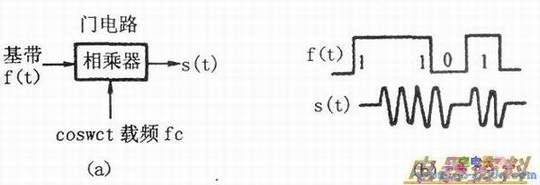

　(1)幅移键控。幅移键控(ASK)是数字信号调制中的一种典型调制方法，二进制的ASK方式又叫通断键控。下图 (a)是单极性基带信号（矩形脉冲）对载波进行通断键控的简化框图。图中的载频信号fc是由余弦波产生，相乘器用ASK调制器，实际上相当于一个门，1码开门，0码不开门。调制波形如下图(b)所示。

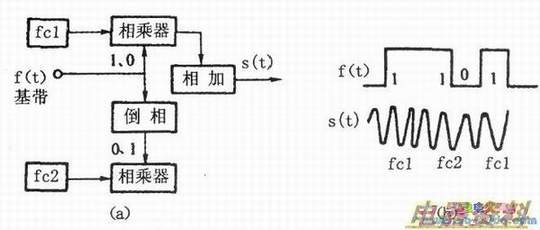

　(2)频移键控。频移键控(FSK)的原理图如下图所示。基带信号l、0码分别控制两个载频信号fcl，fc2与两个相乘器，其中一个相乘器的控制信号是经过倒相器输出的二进制基带信号。相乘器是一个门电路，FSK信号可认为是两个交替的ASK波形合成的。



　(3)相移键控。二进制数字信号基码对载波进行调相，分为绝对移相PSK(IPSK)和相对移相DPSK(1DSK)两种形式。

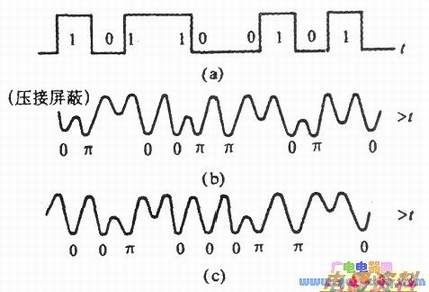

　绝对移相是利用载波信号的不位去传输数字信号的1码和0码。下图(a)是一组数字基带信号。下图(b)是绝对调相信号波形。调相只改变载波信号的，而不改变其振幅和。在IPSK中，载波起始相位与基带码的关系是：载波0相位对应基带信号的1码；载波π相对应基带信号的0码。

　相对移相是利用载波信号相位的相对关系去传输数字信号的1码和0码。这时载波信号的相位与数字信号的l码和0码之间没有固定的对应关系，其相位变化的结果是：当数字信号为l码时，载波相位移相Ⅱ。当数字信号为0码时，载波相位不变。逢1码载波相位改变Ⅱ，逢0码载波相位不变的IDSK的调相波形，如下图(c)所示。
