CCFL背光源的采光技术

　采用FL背光源，需要设法使光源均匀地、最大量地照射到件的显示面上，使其尽可能多地射向观看者，这就是背光源的采光技术。

　典型采光技术分背光式和边光式两类。背光式是在液晶显示器件整个背面设置一个平板式面光源，这个整体背光源可以是一个连续均匀的面光源，如EL或平板荧光灯；也可以是一个由大量点光源连成一片或由点光源和反光罩组成的均匀背景光源，如点阵背光源等。

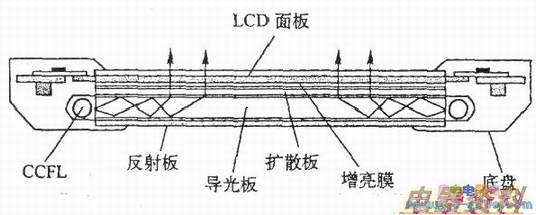

　边光式则是将线形或点状光源设置在液晶显示器件的背后侧面，然后通过特殊的导光板和反射板，使其形成一个与液晶显示窗大小一致、紧贴于液晶显示面的均匀背景光。下图所示是边光式CCFL背光源采光技术示意图。

　从下图中可以看出，背光源的采光组件由导光板、反射板、扩散板、增亮膜等组合而成。其作用是把CCFL发出的线光源通过漫反射成为面光源。

　导光板是采光组件的核心，主要功能是导引光线方向，提高面板光辉度及控制亮度均匀。

　反射板也称反射片，顾名思义就是将侧投光反射到面板。扩散板也称扩散片，主要功能就是要让光线透过扩散涂层产生漫射，让光的分布均匀化。增亮膜负责把光线聚拢，使其垂直进入液晶模块以提高辉度。
