缓动型热继电器

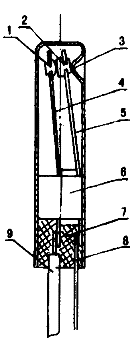

附图是JJD型精密缓动型热结构示意图。其中1、2-复合银触头；3-外壳；4-双金属片；5-弹簧片；6-基座；7-灌封胶；8-引出带；9-输出线。基本参数见表l、表2。
1.缓动型热继电器的优点：（1）动作温度点极为精确，一般为Tk±3℃，甚至可达Tk±0.5℃；（2）金属外壳，传导热量速度快。
一般在lO秒以内；（3）全密封结构，防水。性能极为稳定；（4）回差特小，一般均在0.5℃以内。
2.缓动型热继电器的缺点：（1）在工作时不能振动；（2）不宜直接用于高压感性中：（3）不适用于大工作。
表1基本技术参数
| 头形式 | 1D(常闭) |
| 额定负载 | (1)DC2A；(2)DC3A(25℃) |
| 接触 | ≤100mΩ(25℃) |
| 环境温度 | O～40℃ |
| 大气压力 | 86～106kPa |
| 工作位置 | 任意 |
| 重量 | 小于1.8g |
表2工作参数
| 规格序号 | 动作温度范围 | 设定值误差 | 回复温度(低于工作点) | 升温速度 |
| A | 40～50℃ | ±3℃ | ≤l℃ | 8℃/10s |
| B | 51～60℃ | ±3℃ | ≤1℃ | 8℃/10s |
| C | 61～70℃ | ±3℃ | ≤l℃ | 8℃/10s |
| D | 71～80℃ | ±3℃ | ≤1℃ | 8℃/10s |
