突跳型热继电器

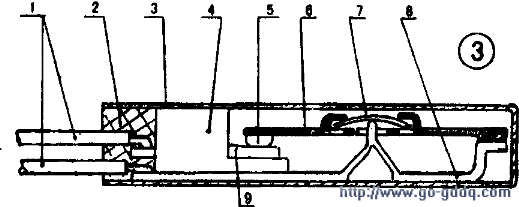

　突跳型热中的双金属片采用弯曲率比较高的薄型材料。当温度升高到某一阈值时，由于热膨胀力和反弹应力叠加克服材料的形变力，就发生突跳。图2是KLIXON（美国德州仪器公司品牌）产的9700K直热式突跳型热继电器示意图。其中1-铁质外壳；2-极靴带引出极；3-双金属片；4-电极；5-绝缘基座；6-触头；7-引出线；8-灌封胶。该继电器控温点在125℃±5℃，最大实测为12A。图3是一种旁热式突跳型热继电器示意图。其中l-引出线：

　2-灌封胶；3-外壳；4-基座；5-触头：6-弹簧片；7-双金属片；8-底座；9-电极。代表型号为JW6A，最大工作电流为10A.控温点为85℃±5℃。

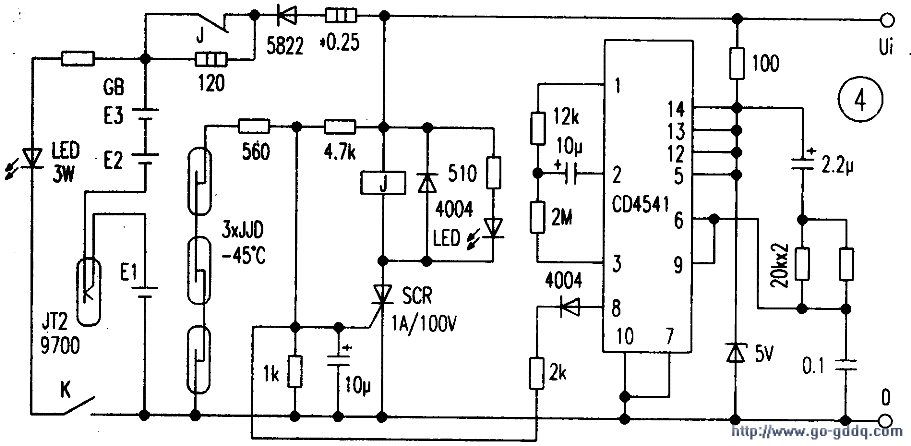

　图4为应用实例：兼容性I.ED矿灯，该采用三节D型6Ah镍镉电池。为了防止电池短路。嵌人9700K突跳型热继电器；为了防止充电时损坏电池。在每节电池上均贴装有缓动型热继电器JJD-45℃；另外装有可编程时间控制器CD4541，使其定时在2.5h作为极限快充保护。

　本电路电源可以在传统的铅酸电池矿灯充电架上充电。做到镍镉电池的矿灯与普通白炽灯矿灯兼用于同一充电架。
