背投彩电数字板结构简介

　数字板由集成块DPTV3D-3D6930 (U3)（完成模拟信号切换、亮色、3D梳状、亮/色度画质改善、色、YUV切换及矩阵变频字符形成等处理），VPX3226E(U14)PIP小画面图像处理块；TA1318AF(U13)VGA/HDTV场识别判定，AD9883A (Ul)R、G、B或HDTV信号转换，SII169 (UN01) DVI接收解码等组成。
　　

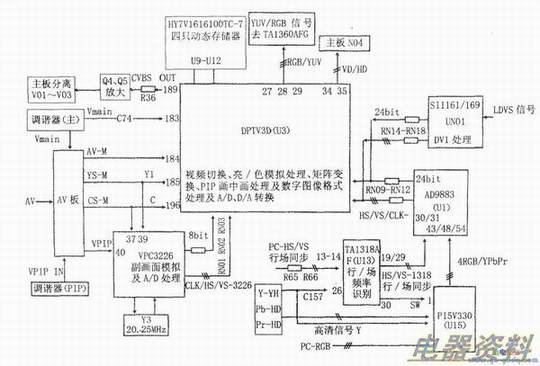

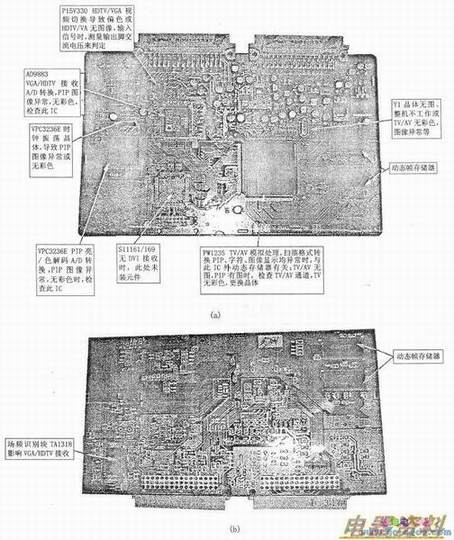

　　该组件主要将PAL制50 隔行扫描信号转换60 Hz或75 Hz逐行扫描格式信号，为TA1360AFG提供已变频的模拟YUV信号及行、场同步信号（行、场同步信号同时输往会聚组件和行、场激励脉冲形成块TDA9112A)、行/场激励脉冲形成块TDA9112提供行/场同步信号，为会聚组件提供行/场同步信号。上图为B系列数字板实物图，下图为数字板信号处理流程框图。
