TN液晶显示屏的原理

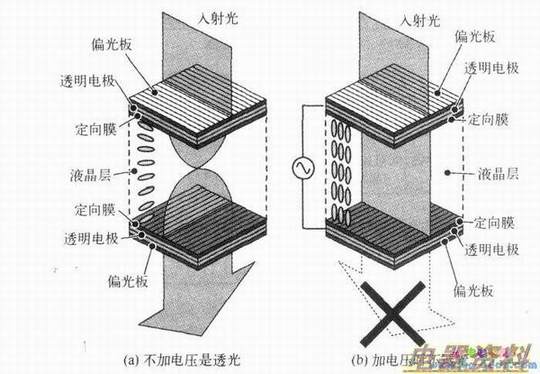

　下图所示为TN液晶显示屏的工作原理示意图。
　　
　　在不加的情况下，入射光经过偏光片后通过液晶层，偏光被分子扭转排列的液晶层旋转900。在离开液晶层时，偏光方向恰与另一偏光板的方向一致，所以光线能顺利通过，在这种情况下，液晶层相当于是透明的，可以看到反射基板的透明电极。如下图(a)所示。当加一个电压时，液晶分子便会重新垂直排列，使光线能直射出去，而不发生任何扭转，使器件不能透光，如下图(b)所示。在这种情况下，由于没有光反射回来，也就看不到反射板的电极，于是在电极部位出现黑色。

　加电将光线阻断（有显示），不加电则使光线射出（无显示），由此可见，只要将电极制成不同的字的形状，就可以看到不同的黑色字。这种黑字，不是液晶的变色形成的，而是光被遮挡或被穿透的结果。
　　
　　综上所述，TN液晶显示屏的显示原理是：液晶棒状分子在外加电场的作用下，其排列状态发生变化，使得穿过件的光被（即透过与不透过），从而呈现明与暗的显示效果。也就是说，通过控制电压的大小，改变液晶转动的角度和光的行进方向，进而达到改变字符亮度的目的。
