TN液晶显示屏动态驱动法

　　动态驱动法不仅广泛应用于STN无源矩阵液晶显示屏中，而且在笔段式TN液晶显示屏（液晶）中的应用也十分普及。对于1—2个笔段式数码管，由于笔段较少，可采用静态驱动法。但是，如果采用多个笔段式数码管，由于笔段很多，不可能在每个像素上都设置单独的外引线，此时可采用动态驱动法进行驱动。
　　

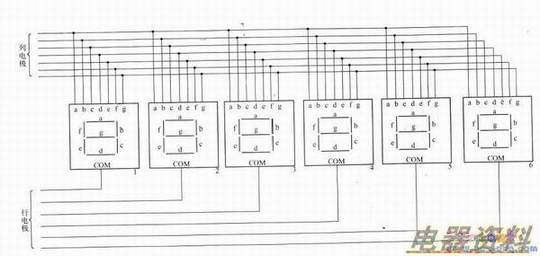

　　例如，对于六个笔段式数码管（如下图所示），可将六个笔段式数码管的背电极单独引出，作为行电极，将其前电极的对应位连在一起（即六个笔段式的六个a接在一起，六个b接在一起……六个g接在一起，共七段），再分别引出，作为列电极。这样，总的电极引线数为6+7=13根。工作时，各背电极（行电极）上顺序地接通，称为扫描。例如，第4个数码管的背电极被“接通”，同时对第4个数码各笔段（列电极）输入显示电压或不显示电压，虽然这些电压也同时施加在其他数码管的各笔段上，但由于这些数码管的背电极未被“接通”，所以不起作用。如此，背电极轮流“接通”，其上的笔段相应地被显示，这样，六个数码管中的每一个被显示的时间只有1/6；如果对背电极扫描的速度足够快（每秒轮流50次以上），由于人眼“视觉暂留”的特性，感觉不到LCD显示器的闪动，所看到的就是连续显示的六个数字。
