电磁炉IGBT驱动单元的电气结构及工作原理

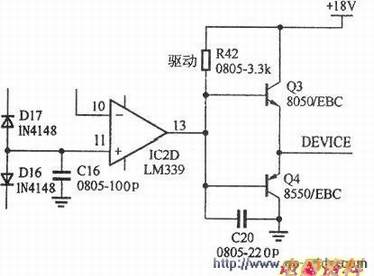

　　电磁炉管驱动单元由推挽与前级比较器2D组成，具体电路结构如图所示。
　　
　　比较器IC2D的“-”输入端是输入同步振荡控制电路产生的锯齿波形，比较器IC2D的“+”输入端是调控电路出来的基准，此电压也称管导通时间控制电压，“+”输入端和“-”输入端通过比较器IC2D比较后，在比较器IC2D输出端产生IGBT管的驱动方波，驱动方波通过由两个极性互补的三极管Q3、Q4组成的推挽电路，将DEVICE输出端的输出脉冲电压提高到18V左右，以满足IGBT管的驱动要求。当比较器IC2D“+”输入端的IGBT管导通门限电压改变时，驱动电路输出的方波占空比也会随之改变，因此IGBT管的导通时间也会改变。由前面逆变部分电路分析可知，IGBT管的导通时间直接影响电磁炉的输出功率，所以要改变电磁炉输出功率，只要在电路上改变驱动电路比较器IC2D“+”输入端的基准电压即可。
