甲类单管功率放大电路

    典型的单管功率放大如图 Z0402所示。在图中Rb1和Rb2组成偏置电路；Cb、Ce为交流旁路；Tr1、Tr2是输入、出，输出变压器Tr2其初级接的集电极，次级接RL，它的作用
是进行变换，使放大电路获得最佳负载，从而提高输出效率。
    由图Z0402可列出其直流负载线方程：
      UCE = EC - IE Re GS0402
    因为变压器初级的直流rT很小，故可视为短路。为了充分利用直流EC，电路中Re一般选的较小（约几Ω），其上的压降也可忽略不计，于是式GS0402为：
      　　　UCE ≈ EC 　　GS0403

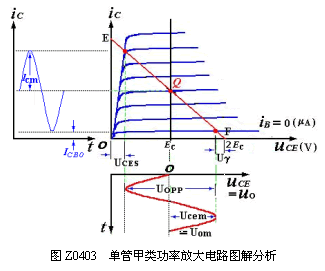

它表明直流负载线是过点（EC，0）且与纵轴几乎平行的直线，如图0403所示，直流负载线与IB对应的那条输出特性曲线的交点即为Q点。
放大电路的交流负载

过Q点作斜率为的直线即得到交流负载线，如图中所示。
    由于功放管处于极限运用状态，当忽略UCES 和ICEO 时，由图可见集电极变化的幅值Ucm ≈ EC。的幅值Icm = IC ，故，功率管的最大交流输出功率为：

直流供给的功率为：

晶体管的集电极最大效率为：

它表明甲类单管放大电路在理想情况下的效率为50％。实际应用时，为了避免输出信号过大，交流不能太大，应留有充分的余地，再把变压器的损耗考虑在内，实际的效率只有25～35％。
    直流电源供给集电极的功率除输出给负载的功率Po外，其余消耗在晶体管的集电结上，即管子的损耗功率： PT＝PE - Po GS0408
静态时，Po = 0，则： PT = Pcmax＝PE＝ECIC＝2Pomax 　    GS0409
可见，单管甲类功放电路，静态时管耗最大。
    当集电极电流iC减小时，根据电磁感应定律，变压器初级线圈中的感应电压与直流电源电压EC串联相加，使管压降Ucem ≈2EC，因此，甲类功放管的最大允许集电极电压BVCER必须大于2EC。
