CLKDLL使用带来的思考

一直以为DCM和DLL说得都是一个东西，使用了才知道Xilinx的时钟管理策略还真得蛮多的，虽说基本的原理上都有点大同小异。

　

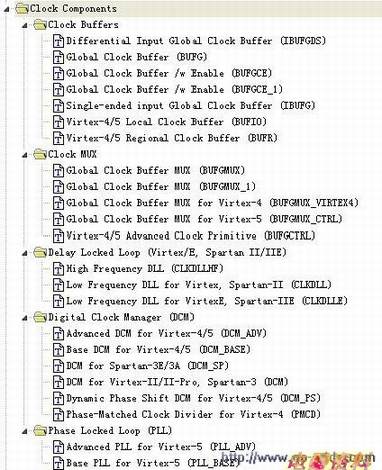

　图1

　先说DCM，字面上理解就是数字时钟管理单元，主要完成时钟的同步、移相、、和去抖动等。而DLL是数字延迟的意思，是通过长的延时线达到对时钟偏移量的调节，而这个调节是通过比对反馈回来的时钟信号实现同步输出的。DCM实际上不止DLL结构这么简单，它还包括了DFSDPSDSS等组件。官方的说法如下：

　The digital ck manager (DCM) component implements a clock delay locked loop (DLL), a digital synthesizer (DFS), digital phase shifter (DPS), and a digital spread speum (DSS).

　Xilinx早期的Virtex器件不提供DCM资源，只有CLKDLL，这个CLKDLL实现的时钟输出相对单一，但是基本的时钟偏斜的优化效果还是可以达到的。简单的插入语言模板进行例化就可以了。需要注意的是时钟反馈信号CLKFB不能够直接和时钟输出CLK0连接，必须让CLK0先BUFG一下。可以如下进行例化(不使用的时钟可以空着)：

　CLKDLL #(

　.CLKDV_DIVIDE(2.0), // Divide by: 1.5,2.0,2.5,3.0,4.0,5.0,8.0 or 16.0

　.DUTY_CYCLE_CORRECTION("TRUE"), // Duty cycle correction, TRUE or FALSE

　.FACTORY_JF(16'hC080), // FACTORY JF Values

　.STARTUP_WAIT("FALSE") // Delay config DONE until DLL LOCK, TRUE/FALSE

　)

　CLKDLL_inst (

　.CLK0(clk0), // 0 degree DLL CLK output

　.CLK180(clk180), // 180 degree DLL CLK output

　.CLK270(clk270), // 270 degree DLL CLK output

　.CLK2X(clk2x), // 2X DLL CLK output

　.CLK90(clk90), // 90 degree DLL CLK output

　.CLKDV(clkdv), // Divided DLL CLK out (CLKDV_DIVIDE)

　.LOCKED(locked), // DLL LOCK status output

　.CLKFB(clk00), // DLL clock feedback

　.CLKIN(clk), // Clock input (from IBUFG, BUFG or DLL)

　.RST(!rst_n) // DLL asynchronous reset input

　);
