线性稳压电源

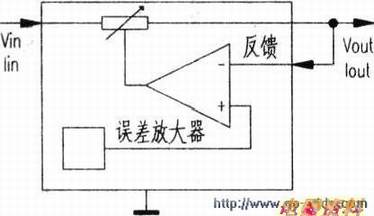

　线性稳压的稳压原理可以用右图来说明。稳压可以等效看作一个可变。与共同构成分压电路，只要可变的值随输出随时变化，就可以实现稳定输出电压的功能。

　Ref单元为“参考电压”，它利用稳压元件的物理特性为电路提供一个稳定的参考点。输出电压的反馈量输入到误差放大器中。

　左图给出了一个用分立元件实现线性稳压的例子，在左图中没有反馈和误差放大环节，电源的稳定度完全由的精度来保证。

　现在各种高性能、低成本的稳压层出不穷。如LM78xx系列、L17系列等。

　这些集成稳压器一般有3只引脚。

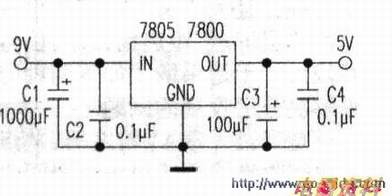

　使用起来像三极管一样方便。又称三端稳压器。下图是LM7805的典型应用电路。

　线性稳压器不会插入额外的。可以提供几十的纹波抑制能力。非常适合为模拟电路供电。这也是许多音响发烧友选择线性稳压器的原因。

　从工作原理上看。线性稳压器需要“消化”掉输入输出之间的电压差。其输入和输出电流几乎相等。额外的功率全部耗散在稳压器上，当输入输出间的电压差增大时尤为严重。

　其自身的功耗越大效率越低，这种“消化”过程会严重降低线性稳压器的效率并使得稳压器严重发热。

　线性稳压器的效率约等于输出电压Vout与输入电压Vin之比（Effect=Vout/Vin），可见效率随着输入输出压差增大而降低。

　我们虽然无法改变线性稳压器效率低下的工作原理。却可以提高它在低电压差时的性能。传统的LM78xx系列稳压器需要2V-2.5V以上的输入输出电压差才能工作。而LM1117系列则只需要1.3V，一些更新型的器件甚至能在数百毫伏的电雎差下工作。这种能够在低压差下工作的线性稳压器被称为LDO。
