液晶显示屏像素透光强度与电压的关系

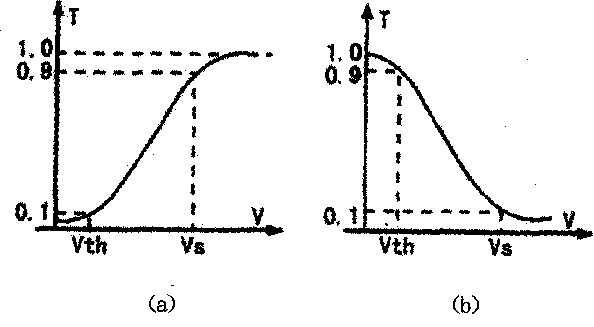

　　在外电场的作用下，会不同程度地改变液晶分子的排列，引起透光强度的变化，透光强度与外加的关系可用下图中的曲线描述。
　　
　　在P/4的TN，或3P/4的STN效应中，如果选择在液晶盒两面放置的偏振片的透光轴是相互平行的，在不加外电压时，是不透光或透光强度很弱，当外加电压小于一定的数值时，透光强度不发生变化；当外加电压继续增加，透光强度开始缓慢增加，然后随电压的再增加而迅速增加，但当外加电压增大到一定数值后，透光强度达到最大值，以后透光强度就不随外加电压变化了，如下图(a)所示。其中Vth称阀值电压，它是引起透光强度为最大透光强度的10％的外加电压：Vs称饱和电压，它是引起透光强度为最大透光强度的90％的外加电压。如果选择在液晶盒两面放置的偏振片的透光轴是相互垂直的，在不加外电压时，它的透光强度最大，随外加电压的增加，透光强度逐渐减弱。这种特性正好与上述的相反，如下图(b)所示。在实际产品中都有应用。
