LCD(液晶)显示屏的背光源

　　因为液晶本身不发光，只会光，所以必须使用背光源。目前背光源通常采用冷阴极气体放电，激发管壁荧光粉发光的光源。由电致发光的荧光粉，转换效率高，是一种色温高，亮度高的理想光源。
　　
　　冷阴极荧光照明系统有两种结构；反射式和侧面导光式。
　　

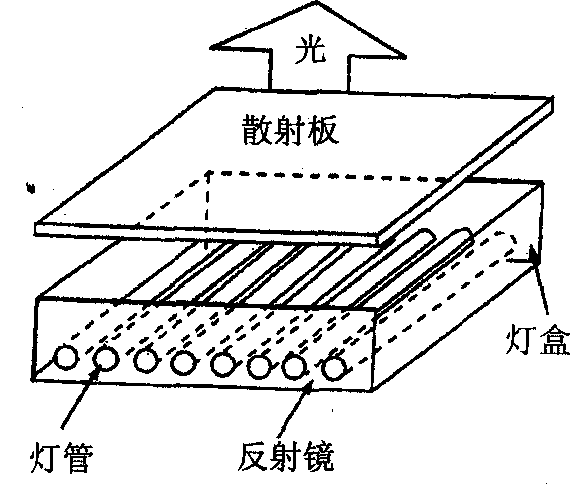

　　反射式的基本结构如上图所示。它由数据平行排列的冷阴极荧光灯管组成，底背面的反射板可增加亮度，正表面有漫散射板有利于表面亮度的一致性，目前多用于大型和需要高亮度的场合。
　　

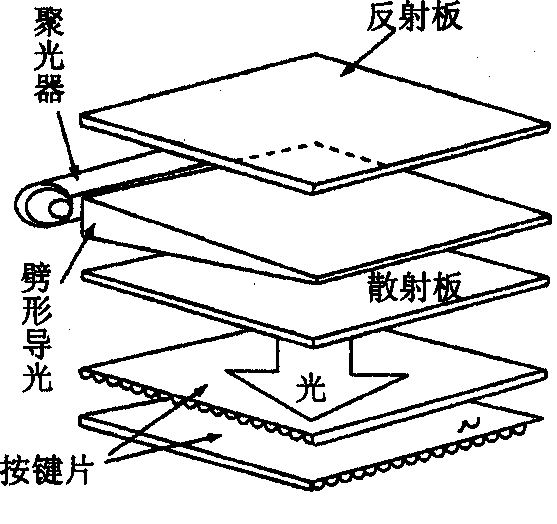

　　侧面导光式的基本结构如下图所示。位于侧面的冷阴极荧光管发出的光经聚光器聚光后射向导光板，导光板做成楔形，利用光导板两面对光的折反射，使光一方面导至光导板的末端，另一方面均匀地从两边射出，为增加正面光强度。背面设置了反射板，正面设置了散射板和棱镜板，以便获得高亮度和均匀的平面光源。几乎所有笔记本PC和大屏幕显示器使用它为背光源系统。
　　
　　为了减少冷阴极荧光灯阴极本身的损耗，通常采用高频(50～80k)高压(500～1000V)。
　　
　　背光源决定了显示屏亮度，对STN—LCD而言，液晶屏的透光率约为20％，因此对背光源亮度要求是较高的，它消耗的电功率约占整个显示器消耗总功率的2／3。
