直流稳压电源的分类

　1．直流稳压的分类

常用的直流稳压要求稳定、功率足够、工作可靠。

　直流稳压电源从结构上讲可分为线性稳压电源（Linear）、型开关稳压电源（Inductor Based、Inductor Swither）、型开关稳压电源（Caitance Based、Charge Pump）三种。从输出电压与输入电压的关系上讲可分为降压型（Buck）、升压型（Boost）和升压降压型（Buck And Boost）三种。其中。升压降压型有时又称为反转型（Inverter）。

　下表给出了3种稳压电源的特点。下表中的效率、成本、纹波和发热所指的是在一般情况下。在特定的工作环境中可能有改变。

结构分类	能够制作的稳压器类型			效率	成本	纹波	体积	发热
	降压	升压	升压降压
线性稳压电源	&ra;	×	×	低	低	低	小	大
型开关稳压电源	&rad;	√	√	高	高	由	大	小
型开关稳压电源	√	√	√	中	由	高	中	小

　2.直流稳压电源
　　
　　需要解决的若干其他问题直流稳压电源所需要解决的问题可以用下面例子说明：

　（I）使用1节7号干电池工作。但它的核心处理器需要3.3V的工作电压；（2）给6V输出的万用电源加一个3V稳压器用来听随身听：（3）使用12V，的铅酸为一个5V电压工作的系统提供电源。要求电池使用时间尽可能长。

　本文的后续部分中将介绍如何根据应用系统的要求选择合适的电源类型。

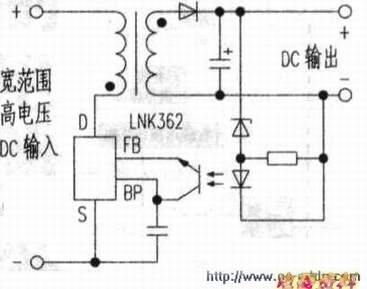

　下图给出了一种直流稳压电源结构。即“隔离式”。

　就是常见的AC—DC电源。这种电源用于将220V市电直接转换为需要的直流电压为系统供电（例如计算机使用的开关电源）。目前。

　这种开关电源正在逐步取代传统的工频。成为手机、MF3、剃须刀等微型设备充电器的首选。

　虽然这种使用隔离变压器的电源结构也可以实现类似电感型稳压电源的各种功能。但是低压设备中一般不需要将电源的输入端和输出端完全隔离。加上变压器的体积和成本限制。因而这种电源一般不会出现在微型设备中。
