EL发光片的原理分析

　EL发光片的厚度一般小于0.2mm，是由绝缘基底上喷涂了场致发光材料并夹在两层电极之间组成。EL场致发光灯的供应商可以通过使用不同的发光材料，比如硫化锌、硫化钙或硫化锶，再掺杂其他成份如镁、钐、铕或添加萤光染色剂等，来调整光的亮度和颜色。
　　
　　改变激励同样能引起光的颜色变化，当频率增加时颜色向偏蓝的方向变化，而当频率减小时颜色会向偏绿的方向变化，EL发光片的原始颜色是指激励为200V/400时EL灯片的发光颜色。

　EL发光片具有很强的柔韧性，在不折损电极的前提下，可任意裁剪或弯曲而不影响发光性能；而且，EL片是一种“平面”发射器，相对于点光源，无须导光板等扩散器即可实现全表面均匀光；另外，LED是一个“热点”光源，局部“热点”往往会给精密的电子系统带来意想不到的干扰，而EL片是一个冷光源。
　　
　　EL发光片的功耗极低，所需要的仅仅是高电压，所需的却非常小，大概范围是0.03到1mA/平方厘米，一般来说，在EL片的面积小于l0平方厘米时，工作电流在几个mA左右。然而，仅驱动一个LED就需要5到lOmA的电流。低功耗对于使用电池供电的设备而言，具有相当大的意义。
　　
　　从电气特性上看，EL发光片具有阻容特性，等效如下图，容量通常是2到6nF/in2(EL灯的质量越好特性越小）。阻值通常是50到l5000KOhm/in。同一个EL驱动电路的最大驱动面积和驱动亮度会因不同的EL灯片而有较大差别。

　　EL发光片的发光亮度是几项电气参数综合效果。一般来说，驱动电压的峰峰值增加，亮度增加；驱动电压的频率增加，亮度增加（但当频率上升到几千赫兹时，亮度的增加会逐渐减少）；另一方面，驱动电压的频率增加，EL灯片的发光效率会降低；当然，EL发光片的材料、品质和构造对发光亮度和效率也有很大的影响，例如，不同颜色的EL灯片效率不同，绿色的效率最高。此外，EL灯片的亮度标测单位是反映主动光源的fL（英尺朗伯）或nits（cd/平方米，烛光/平方米），1fL=0.2919nits，而不是测量物体反射光强度的Lux（勒克斯）。
　　
　　EL场致发光片的寿命是以半衰期来衡量的，即EL发光片的亮度降低到初始时的一半时EL灯片的连续工作时间。典型的EL发光灯的半衰期是5，000到10，000小时，这取决于所使用的发光物质、激励电压和工作频率。较高的驱动电压和较高的驱动频率会降低EL发光片的使用寿命，高湿和高温的环境同样会降低发光灯的使用寿命。需要指出的是，驱动电压所引入的直流分量会极大的减少EL发光片的寿命，某些EL驱动器采用一端接EL发光片一端接地的驱动作法是极不可取的，因为这不仅向EL发光片引入了直流分量，而且对系统的地线也引进了更多的干扰信号。
　　
　　在电气特性上，EL发光片寿命的降低意味着等效电容值的降低和等效值的增加。EL场致发光的应用场合在绝大多数情况下是直流低压系统，比如电池供电。但EL场致发光片必须用高压来驱动，通常要求驱动电路应高效率地把直流电压转换为频率为200Hz到1KHz、幅值为50到200Vpp的交流电压，且不使用过多的电子元件。
　　

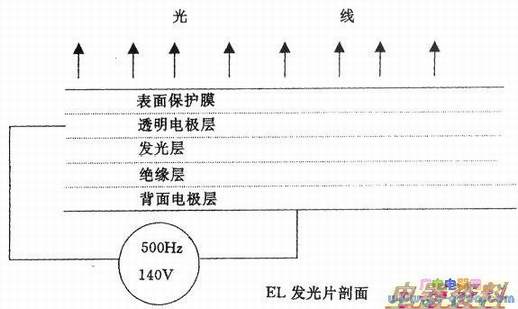

　　EL片内部剖示见下图。从正面看，顺序为：表面保护膜、透明电极层、发光层、绝缘层、背面电极层。

　　
　　利用发光层的材料在电场作用下产生光，将电能转变成为光能。具有红、橙、黄、绿、青、蓝、紫等十余种彩色及白色供选购。

　　背面电极的引出方式见下图。

　　
　　EL片的背面四周有两个长方形条框，是两个引出电极，不分极性。
　　
　　其电气性能等效于一个普通电容器，可以用电容测量出电容量。或者用R×lK高阻挡，碰触两个电极后交换表笔，表针随面积（电容量）的大小来回摆动，可看到它的充电性质。通电之前，我们可以利用这个现象来检查EL片的好坏或者引线接法正确与否。
　　
　　主要技术指标：
　　
　　1．工作电压交流：140V
　　
　　2．工作频率：500-1000Hz
　　
　　3．电流：0.lmA/平方厘米
　　
　　4．：＞20MΩ
　　
　　5．功耗：l00mw/平方厘米
　　
　　6．寿命：半衰期10000-12000小时（连续点亮）
　　
　　7．厚度：0.2-0.5mm
　　
　　8．亮度：l00-120cd/平方米
