数字电视视频编码器的码流构造

　　视频器遵照MPEG-2标准第2部分(1SO／IEC13818-2)构造视频压缩码流。这种编码器将活动图像分为图像序列(Sequence)、图像组(GOP)，图像(Pture)、条(Slice)、宏块(Macrobk)和块(Block)。图像序列是一段或整个电视节目的图像。图像组由若干图像帧组成。图像可按帧(Frame)或场(Fi)划分。条是按扫描顺序，连续排列的一系列任意数目的宏块，彼此不重叠，在不同帧（场）中的位置可以不同，条内第一和最后一个宏块须在同一宏块水平行，图像中无需编码的区域可不被条覆盖。
　　

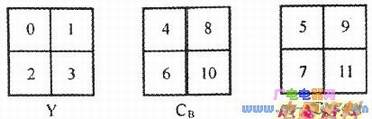

　　亮度信号(Y)宏块由空间连续的4个块组成（如下图中的0、1、2、3）。色信号(CB、CR)宏块与亮度信号宏块空间相应，4：2：0格式CB、CR宏块各含1个块（如下图中的4、5），4：2：2格式CB/CR宏块各含2个块（如下图中的4、6;5、7）。块由8×8个构成，是最小编码单位。不同格式宏块，按下图所标次序，对块进行编码。
　　
　　按MPEG-2标准第2部分，以上述编码层次构筑的视频编码码流中，序列、图像组(GOP)、图像(Picture)、条(Slice)和宏块(Macroblock)都有相应的头部码。MPEG-2标准的第2部分规定了不同层次码流头部码的语法和语意，这些头部码与相应的编码数据一起，同样都为正确压缩编码数据流所必需。
