负温度系数热敏电阻器结构

　负热敏也称为热敏器，在中用作温度补偿和温度控制的感温元件，还可以用在温度测量上来检测相应物理量的及无触点开关。负温度系数的热敏应用较多，应用于电冰箱、空调器、微波炉、电烤箱等家电中。
　　
　　MF11型普通用负温度系数热敏电阻，主要在半导体收音机及电视机电路中作温度补偿用。
　　

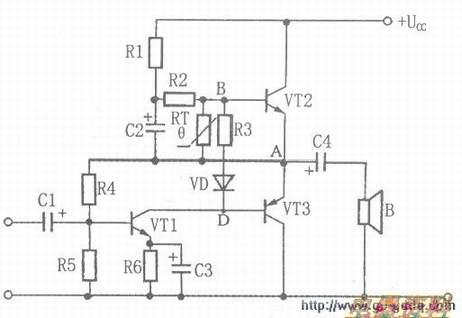

　　负温度系数的热敏电阻的补偿电路如下图所示。
　　
将负温度系数的热敏电阻紧贴在被补偿的三极管外壳上，当三极管的增大，外壳温度升高，使热敏电阻器的阻值减小，热敏电阻两端的减小，供两个三极管的偏压也减小（偏置电流减小），使三极管的集电极电流不再随温度升高而电流增大，因此进行温度补偿来提高三极管工作稳定性。
